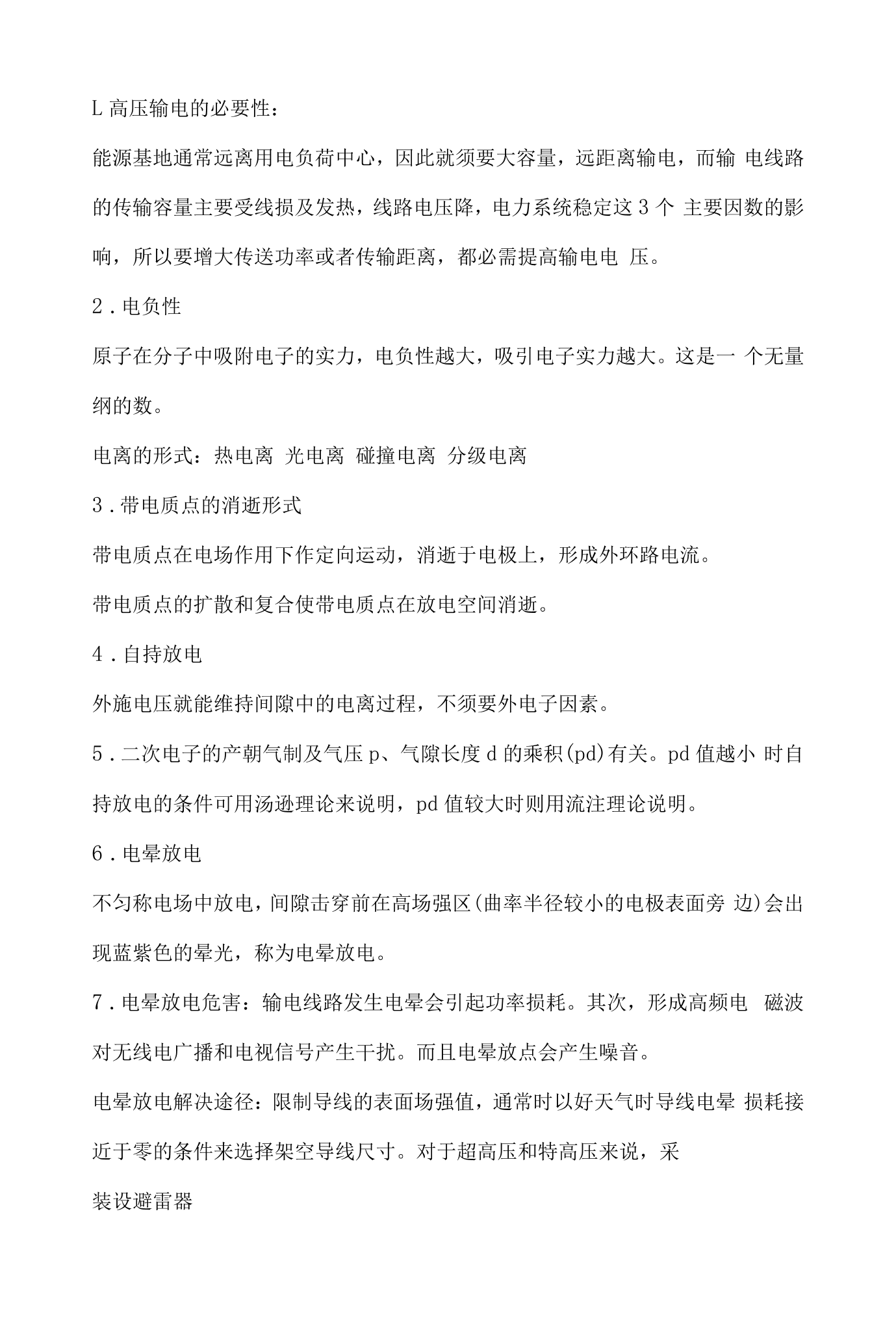

L高压输电的必要性能源基地通常远离用电负荷中心，因此就须要大容量，远距离输电，而输电线路的传输容量主要受线损及发热，线路电压降，电力系统稳定这3个主要因数的影响，所以要增大传送功率或者传输距离，都必需提高输电电压.电负性原子在分子中吸附电子的实力，电负性越大，吸引电子实力越大这是一个无量纲的数电离的形式热电离光电离碰撞电离分级电离.带电质点的消逝形式带电质点在电场作用下作定向运动，消逝于电极上，形成外环路电流带电质点的扩散和复合使带电质点在放电空间消逝.自持放电外施电压就能维持间隙中的电离过程，不须要外电子因素.二次电子的产朝气制及气压p、气隙长度d的乘积pd有关pd值越小时自持放电的条件可用汤逊理论来说明，pd值较大时则用流注理论说明.电晕放电不匀称电场中放电，间隙击穿前在高场强区曲率半径较小的电极表面旁边会出现蓝紫色的晕光，称为电晕放电.电晕放电危害输电线路发生电晕会引起功率损耗其次，形成高频电磁波对无线电广播和电视信号产生干扰而且电晕放点会产生噪音电晕放电解决途径限制导线的表面场强值，通常时以好天气时导线电晕损耗接近于零的条件来选择架空导线尺寸对于超高压和特高压来说，采装设避雷器.断路器装设并联电阻线路合闸依次:第一阶段电阻R合闸，即将R及协助触头串联其次阶段大约经过8T5ms主触头闭合，将R短接，电源干脆及线路相联完成合闸.在断路器装设分闸电阻分闸电阻有时也叫并联电阻，及合闸电阻相反，在切除线路时，先打开触头当经过一段时间，协助触头才打开

74.弧道中电流被突然截住的现象称为截流.切除空载变压器过电压的特点是幅值高，频率高，但持续时间短，能量小，因此限制并不困难只要在变压器任一侧装上一般阀式避雷器就可以限制这种过电压.频率VFTO的主要3个成分:几十至数百千赫的基本震荡频率，此频率电压由整个系统确定，绝缘设计不取决于其数值数十兆的高频震荡，由行波在GIS内发展形成，使构成VFTO的主要成分确定于绝缘设计高达数百兆赫的特高频震荡，其幅值较低.电感电容等效计算P217-

219.绝缘协作就是综合考虑电气设备在电力系统中可能承受的各种电压（工作电压及过电压），爱护装置的特性和设备绝缘对各种作用电压的耐受特性，合理地确定设备必要的绝缘水平，以使设备的造价，修理费用和设备绝原因障引起的事故损失，达到经济和平安运行上总体效益最高的目的.Imin耐压试验一般电气设备出厂试验只做Imin工频耐压试验这不仅是为了试验的便利，还考虑到在某种程度上雷电冲击对绝缘的作用可用工频电压来等价的原因.绝缘协作的方法有惯用法，统计法，简化统计法纳分裂导线，即将每相线部分分裂成几根并联的导线分裂导线超过两根时，通常布置成圆的内接正多边形的顶点.放电的极性效应同一间隙在不同电压极性下的起始电压不同，击穿电压也不同.放电时延施加冲击电压经时间tl后电压值达静态击穿电压（U0）但此时间隙不会击穿从tl至间隙击穿所需的时间.50%放电电压多次施加电压时有半数会导致击穿的电压值Ub

5011.伏〜秒特性在同一冲击电压波形下，击穿电压值及放电时延（或电压作用时间）有关，这一特性.提高气隙击穿电压方法改善电场分布使之尽量匀称采纳绝缘屏障采纳高电压采纳高抗电强度气体采纳高真空.均压环作用减弱电极边缘的场强，而且由于流经均压环及介质表面间的分布电容电流，部分补偿了介质的对地电容电流，改善了电压分布，从而提高了闪络电压.影响污闪电压的因数污秽的性质和污染程度潮湿的方式泄露距离外施电压的形式.防止污闪的措施定期或不定期的清扫运用防污闪涂料或进行表面处理加强绝缘和采纳耐污绝缘子运用其他材质的绝缘子.影响液体介质击穿的因素杂质的影响温度的影响油体积的影响电压形式的影响.固体介质击穿分类电击穿热击穿电化学击穿”.视在放电量可能比真实放电量小得多公式P

68.预防性试验分为破坏性试验（耐压试验）和非破坏性试验非破坏性试验:在较低的电压下或用其他不会损伤绝缘的方法来测量绝缘的各种特性，从而推断绝缘的内部缺陷.绝缘电阻:加直流电压于电介质，经过肯定时间极化过程结束后，流经电介质的泄露电流对应的电阻，是反应电气设备和电气线路绝缘性能最基本的指标之一.汲取比电流衰减过程中的两个瞬时测得的电流值或相应的绝缘电阻值之比（被试样品加压60s的绝缘电阻及加压15s的绝缘电阻之比）.介质损耗正切角（tg）他是沟通电压作用下电介质中电流的有功重量和无功重量的比值，无量纲，反应的是电介质内单位体积中能量损耗的大小.西林电桥基本原理P

80.热导池监测器是用来检测气体中氢气的，同时也可检测氧气氢焰监测器用来检测煌类气体COC02转化为CH4其具有更高的灵敏度.对特高压试验变压器，只有在2/3的额定电压下才能长期运行.当须要更高电压等级的试验变压器时，常用几个变压器串接的方法，构成串接试验变压器.利用系数公式P

94.冲击电压发生器P101C2的充电过程形成波头，波头时间及Rd+RfC2有关Cl.C2并联放电过程形成冲击电压波尾，波尾时间主要及常数CIRt有关所以调整Rt和Rf的阻值，可以调整冲击电压的波形Rf的大小确定了波头的长短，称为波头电阻Rt的大小确定了波长，所以称为波尾电阻.电磁波的传播过程就叫做波过程.电力系统中出现的过电压都是以波的形式出现的，驾驭了波的传播过程及其规律，是探讨电力系统过电压的理论基础.在无损匀称线路中，某一点正-反方向电压波形及电流波的比值是一个常数Z该常数具有量纲你懂的，称为导线的波阻抗.架空导线波阻抗公式P

122.行波在匀称无损单根导线长传播的基本规律4个方程P

124.折射电压波及入射电压波的比值称为电压波折射系数反射电压波及入射电压波的比值，称为电压波反射系数P125有公式.P128-P129陡度公式及例题.冲击电晕出现后，使导线的有效半径增大，其自波阻抗相应减小，而互波阻抗并不变更，所以线间耦合系数增大.入口电容当分子变电所防雷爱护时，因雷电冲击波作用时间很短，由试验可知，流经变压器电感中的电流很小，可忽视其影响，则变压器可用归算至首端的对地电容来代替.绕组间波的传递包含静电耦合和电磁耦合传递电压的电磁重量及变压比有关静电耦合重量，他的大小确定于凹凸压绕组之间的电容〜低压绕组对地电容及入射波的陡度.雷电流干脆雷击时，通过被击物体（避雷针，输电线，树木或其他物体）而泄入大地的电流或者这样，规程规定，雷电流是指雷击于RjV=30欧的低接地电阻物体时，流过该物体的电流.国外实测结果表明，负极性雷占绝大多数，加之负极性的冲击过电压线路传播时衰减小，对设备危害大，所以防雷计算一般按负极性考虑.线路防雷计算，规程规定如雷电流波头时间为

2.6微秒.单根避雷线爱护范围P

150.避雷器的种类有爱护间隙〜管式避雷器〜阀式避雷器.避雷器放电时，强大的冲击电流泄入大地，大电流过后，工频电流将沿原冲击电流的通道接着流过，此电流称为工频续流，.爱护间隙优点是:结构简洁，价廉缺点是:爱护效果差，及被爱护设备的伏秒特性不易协作，动作后产生的截波，对变压器闸间绝缘有很大威逼管式避雷器伏秒特性陡，放电分散性大，动作产生截波，放电特性受大气影响，故他主要用于爱护线路弱绝缘，以及电站的进线爱护段.我们把流过避雷器的冲击电流的肯定幅值，在阀片电阻上产生的最大压降称为残压ur残压及灭弧电压之比叫做爱护比，当然爱护比越小越好.这种埋入大地中并干脆及大地接触的金属导体叫做接地体，也叫作接地装置.接地分类:工作接地爱护接地防雷接地静电接地.火花效应同一接地装置在幅值甚高的冲击（雷）电流作用下，其接地电阻要小于工频电流的数值.雷电流的等效频率高就会使接地体自身的电感呈现影响，阻挡电流向接地远方流淌，对于长度大的接地体，这种影响更为明显电容效应电容上电压高于电源电动势.电感效应接地体得不到充分利用，接地体的电阻值高于工频接地电阻.电力系统中，线路绝缘的耐受实力强，变电所次之，发电机最弱，若发电厂，变电所的设备爱护不完善，往往会引起设备的绝缘损坏，影响平安供电.输电线路防雷4道防线防止雷直击导线防止雷击塔顶或避雷线后引起绝缘闪络防止雷击闪络后转化为稳定的工频电弧防止线路中断供电.雷击塔顶时的过电压公式P

169.防止雷电波入侵变电所，损害电气设备，爱护措施运用阀式避雷器，限制来波的幅值距变电所适当的距离内，装设牢靠的进线爱护段，利用导线高幅值入侵波所产生的冲击电晕，降低入侵波得陡度和幅值，利用导线自身的波阻抗限制流过阀式避雷器的冲击电流幅值.安装避雷器是限制变电所入侵波的主要措施.对35〜U0KV线路，并不要求全线路架设避雷线进行爱护，但在靠近变电所1〜2km范围内应装设避雷线，避雷针或其他避雷装置，通常称此线段为进线段.变压器中性点对地绝缘的2中设计方案全绝缘，中性点处的绝缘水平及相线端的绝缘水平相等分级绝缘，中性点处的绝缘水平低于相线端的绝缘水平.由高电压侧遭雷击，避雷器动作，作用于低压绕组的电流通过电磁耦合又变换到高压侧的过程就做反变换.如低压侧线路落雷，作用在低压侧的冲击电压按变压比感应到高压侧，由于低压绝缘侧绝缘裕度比高压侧大，故有可能在高压侧引起先击穿，这个过程叫做正变换.为了防止正，反变换出现的过电压，可能在低压侧每相上装始终避雷器，使配点变压器的防雷爱护得以改善.阅历表明为使一般电机的匝间绝缘不致损坏，需将来波陡度限制在5KV每微秒下若电机中性点不引出，需将侵入波陡度限制在2KV每微秒以下，使他不至于损坏中性点绝缘.在电力系统内部，由于断路器的操作或发生故障，使系统参数发生变更，引起电网电磁能量的转化或传递，在系统中出现过电压，这种过电压称为内部过电压.内部过电压的幅值，震荡频率以及持续时间不同，通常可按产生的缘由将内部过电压分为操作过电压和短暂过电压.若以持续时间长短来区分，对其频率为50Hz的电网，一般持续时间在

0.1s以内的过电压称为操作过电压，持续时间长的过电压则称为短暂过电压短暂过电压对正常运行的电气设备的危害取决于其幅值和持续的时间.电容上的电压高于电源电动势的现象，称为电容效应.工频电压上升的缘由空载长线的电容效应不对称短路引起的工频电压上升突然甩负荷引起工频电压上升.电网频率为50Hz时，电磁波的波长为v/f=3xl0的5次方/50km1的长度相当于1/4波长，因此也称为1/4波长谐振.单相接地三相系统中，其中一相和大地发生了短路，是电力系统常见的一种故障.一般状况下，大方式运行时单相接地因数大.常见的操作过电压有:中性点不接地系统中电弧接地过电压空载线路合闸过电压切换空载线路过电压切除空载变压器过电压.限制空载线路合闸过电压的措施:降低线路的稳态电压重量限制其自由重量降低工频电压上升断路器装设并联电阻限制合闸相位消退线路上的残余电荷。
