电子测量仪器02公开课

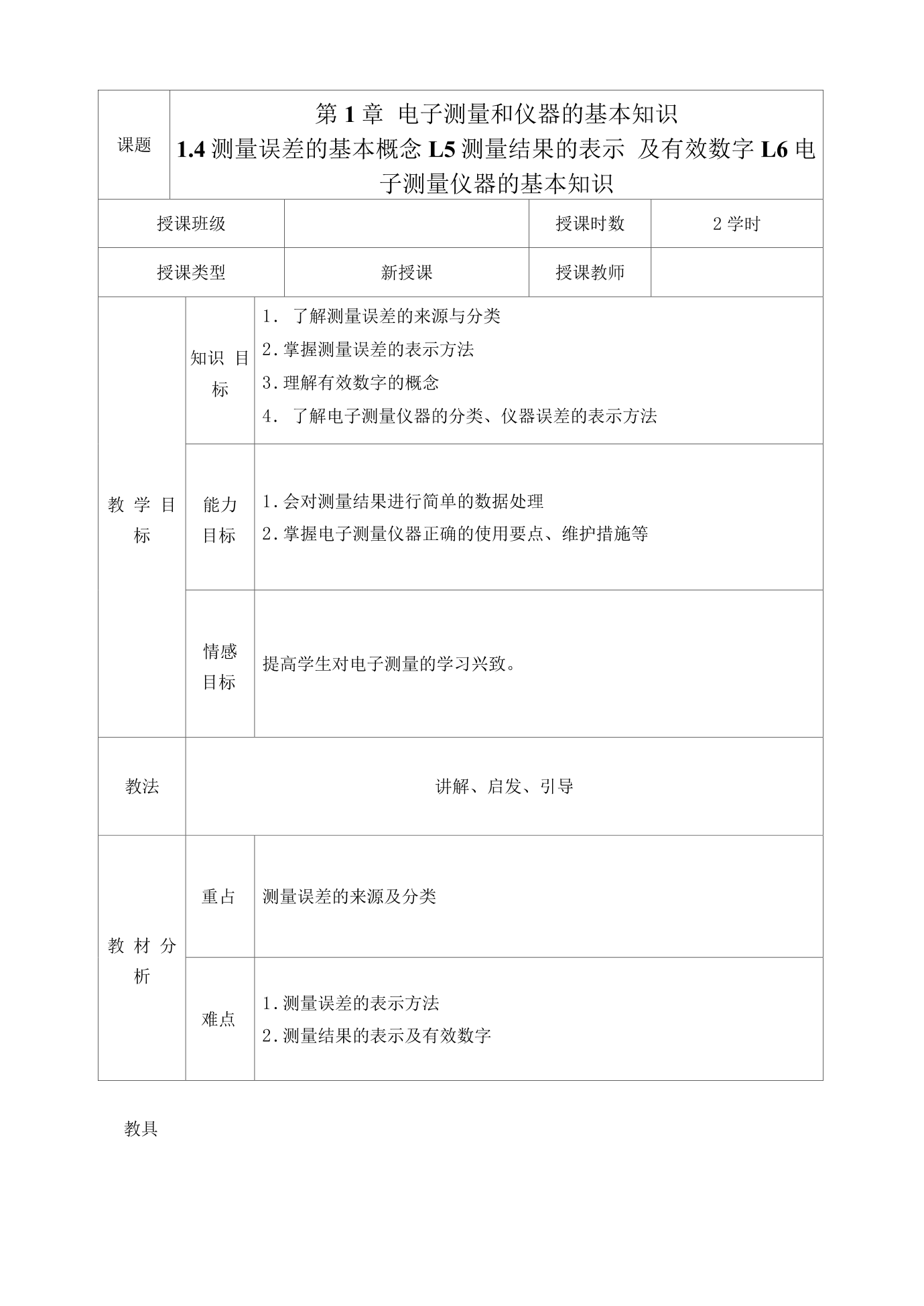

教具课题第1章电子测量和仪器的基本知识

1.4测量误差的基本概念L5测量结果的表示及有效数字L6电子测量仪器的基本知识授课班级授课时数2学时授课类型新授课授课教师教学目标知识目标.了解测量误差的来源与分类.掌握测量误差的表示方法.理解有效数字的概念.了解电子测量仪器的分类、仪器误差的表示方法能力目标.会对测量结果进行简单的数据处理.掌握电子测量仪器正确的使用要点、维护措施等情感目标提高学生对电子测量的学习兴致教法讲解、启发、引导教材分析重占测量误差的来源及分类难点.测量误差的表示方法.测量结果的表示及有效数字板书设计测量误差的基本概念测量误差的表示方法.绝对误差

（1）定义

（2）修正值.相对误差测量误差的来源测量误差的分类测量结果的表示及有效数字.测量结果的表示

2.有效数字及有效数字位

3.数字的舍入规则

1.6电子测量仪器的基本知识电子测量仪器的分类电子测量仪器的误差电子测量仪器的正确使用.仪器仪表的使用环境.仪器仪表的维护措施.使用仪器的注意事项仪器仪表的计量检定教学过程教学环节教学内容教学调控时间分配新授课

1.4测量误差的基本概念测量的目的是获得被测量的实际大小，及真值真值就是在一定的时间和环境的条件下被测量本身具有的真实数值测量误差就是测量所得到的结果与被测量的真值之间的差异测量误差的表示方法

1.绝对误差

（1）定义由测量所得到的被测量值X与其真值Ao之差，称为绝对误差Ax即Ax=x-Ao讲解讲解2分制।10分钟教学环节教学内容教学调控时间分配Ao表示真值，是一个理想概念，一般无法精确得到，实际应用中通常用实际值A来代替Aoo△x=x-A

（2）修正值与绝对误差的绝对值大小相等，但符号相反的量值，称为修正值，用C表示c=一Ax=A-x

2.相对误差讲解与练15分钟新授课绝对误差与被测量的真值之比，称为相对误差（或对真误差），用y表示通常用实际值A代替真值Ao来表示相对误差，用Ya表亦在误差较小，要求不太严格的场合，也可用测量值x代替实际值A得到相对误差，用人表示用绝对误差与仪器满刻度值Xm之比来表示相对误差，称为引用相对误差（或称满度相对误差），用Ym表示在测量中选择仪表量程时，应使指针尽量接近满偏转，般最好才旨示在满刻度值的2/3以上的区域（注意该结论只适用于正向线性刻度的电压表、电流表等类型的仪表）习

1.

4.2测量误差的来源

1.仪器误差

2.理论误差和方法误差

3.影响误差

4.人身误差讲解5分钟

1.

4.3测量误差的分类

1.系统误差

2.随机误差

3.疏忽误差讲解8分钟.5测量结果的表示及有效数字.测量结果的表示数字式表示包括一定的数值（绝对值的大小及符号）和相应的计量单位，有时还有注明其测量误差值或范围.有效数字及有效数字位有效数字是指从最左面一位非零数字算起，到含有误差的那位存疑数字为止的所有各位数字讲解15分钟教学环节教学内容教学调控时间分配立匚授课

3.数字的舍入规则求偶数法则

1.6电子测量仪器的基本知识

1.

6.1电子测量仪器的分类.信号发生器

2.电平测量仪器

3.信号分析仪器

4.频率、时间和相位测量仪器

5.网络特性测量仪

6.电子元器件测试仪

7.电波特性测试仪

8.逻辑分析仪

9.辅助仪器

10.基于（Basedon）计算机的仪器.

6.2电子测量仪器的误差.固有误差.工作误差.稳定误差.变动量.

6.3电子测量仪器的正确使用.仪器仪表的使用环境温度、湿度、通风等环境条件.仪器仪表的维护措施

（1）防尘与去尘

（2）防潮与驱潮

（3）放热与排热

（4）防震动与防松动

（5）防腐蚀

（6）防漏电.使用仪器的注意事项

（1）仪器的正确选用和连接

（2）仪器开机前的注意事项

（3）仪器开机后的注意事项

（4）仪器使用时的注意事项

（5）仪器使用后的注意事项.仪器仪表的计量检定

（1）周期检定

（2）修理检定

（3）验收检定讲解15分钟教学环节教学内容教学调控时间分配巩固L什么是绝对误差？什么是相对误差？提问6分钟练

2.电工测量仪表的准确度有哪些？习.误差的来源都有哪些？.误差都有哪些类？产生这些误差的原因是什么？课

5.数字的舍入规则是什么？后小结L测量误差的表示方法、测量误差的来源及分类.测量结果的表示和数字的舍入规则.电子测量仪器的分类及误差.电子测量仪器的正确使用讲解4分钟课后作业章末习题

1.

31.

41.

51.

61.

71.

91.

101.

111.12课后回顾。
