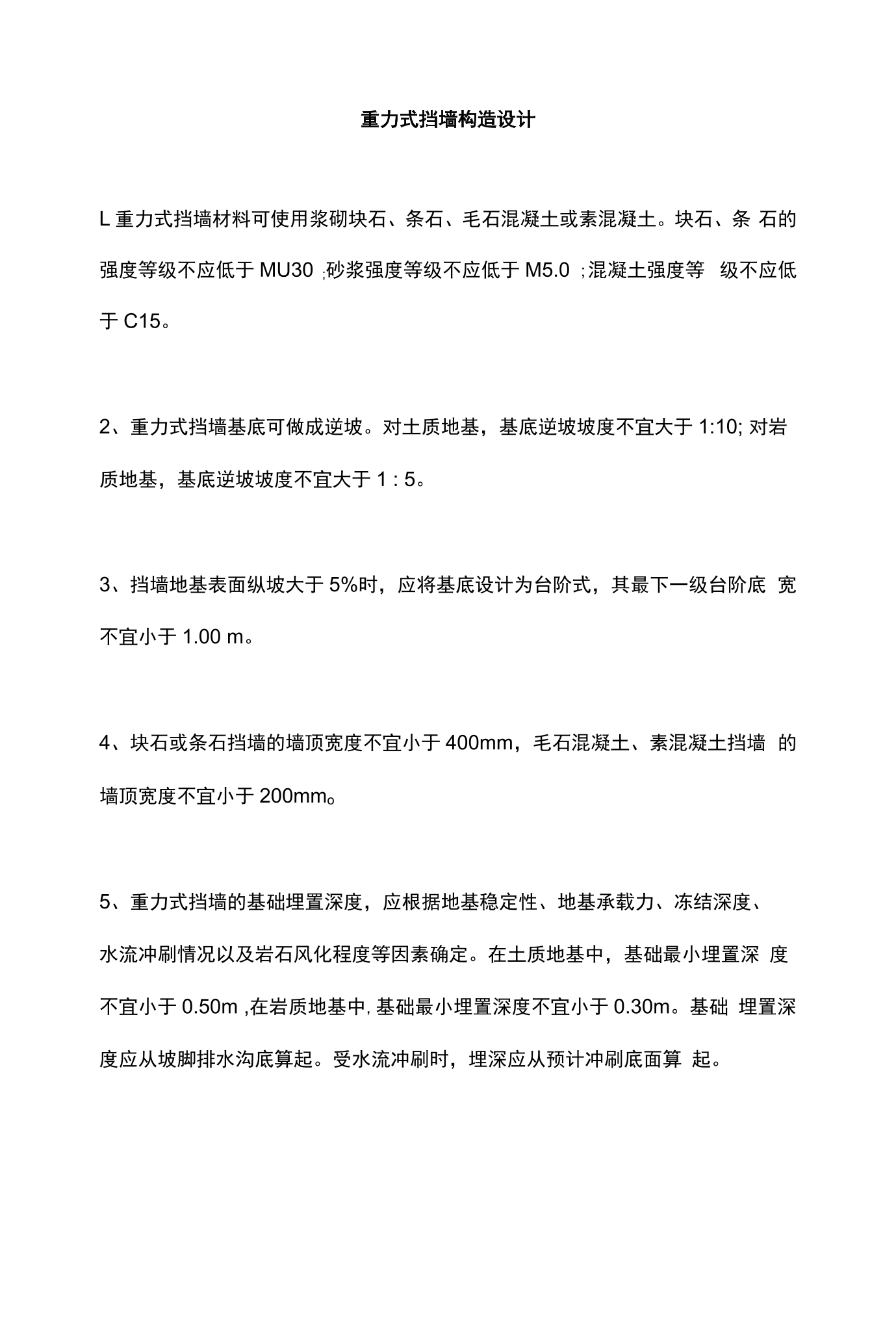

重力式挡墙构造设计

重力式挡墙构造设计L重力式挡墙材料可使用浆砌块石、条石、毛石混凝土或素混凝土块石、条石的强度等级不应低于MU30;砂浆强度等级不应低于M

5.0;混凝土强度等级不应低于C

152、重力式挡墙基底可做成逆坡对土质地基，基底逆坡坡度不宜大于1:10;对岩质地基，基底逆坡坡度不宜大于1:

53、挡墙地基表面纵坡大于5%时，应将基底设计为台阶式，其最下一级台阶底宽不宜小于

1.00m

4、块石或条石挡墙的墙顶宽度不宜小于400mm，毛石混凝土、素混凝土挡墙的墙顶宽度不宜小于200mmo

5、重力式挡墙的基础埋置深度，应根据地基稳定性、地基承载力、冻结深度、水流冲刷情况以及岩石风化程度等因素确定在土质地基中，基础最小埋置深度不宜小于

0.50m在岩质地基中基础最小埋置深度不宜小于

0.30m基础埋置深度应从坡脚排水沟底算起受水流冲刷时，埋深应从预计冲刷底面算起

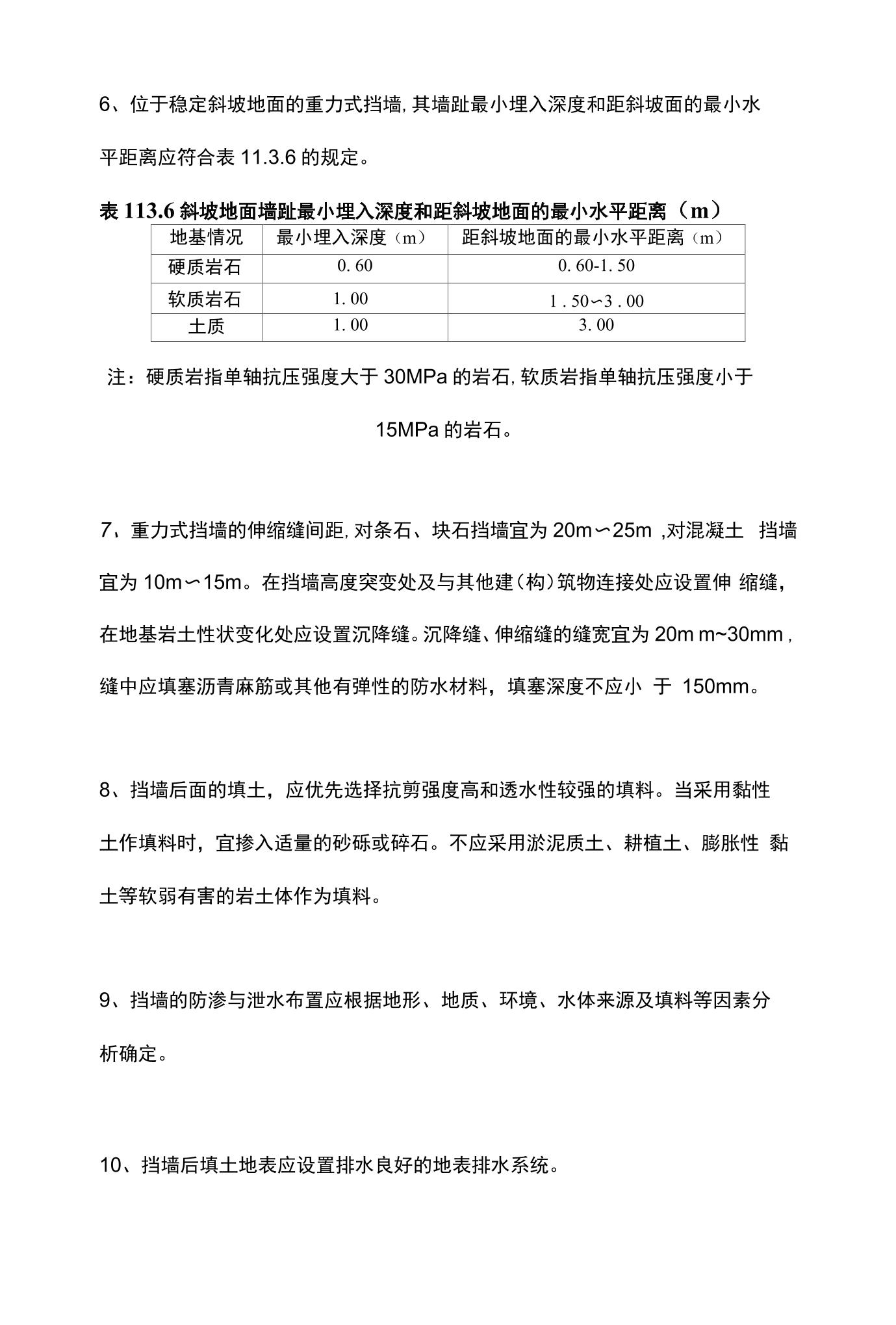

6、位于稳定斜坡地面的重力式挡墙其墙趾最小埋入深度和距斜坡面的最小水平距离应符合表

11.

3.6的规定表

113.6斜坡地面墙趾最小埋入深度和距斜坡地面的最小水平距离（m）注硬质岩指单轴抗压强度大于30MPa的岩石软质岩指单轴抗压强度小于15MPa的岩石

7、重力式挡墙的伸缩缝间距对条石、块石挡墙宜为20m〜25m对混凝土挡墙宜为10m〜15m在挡墙高度突变处及与其他建（构）筑物连接处应设置伸缩缝，在地基岩土性状变化处应设置沉降缝沉降缝、伸缩缝的缝宽宜为20mm~30mm缝中应填塞沥青麻筋或其他有弹性的防水材料，填塞深度不应小于150mm

8、挡墙后面的填土，应优先选择抗剪强度高和透水性较强的填料当采用黏性土作填料时，宜掺入适量的砂砾或碎石不应采用淤泥质土、耕植土、膨胀性黏土等软弱有害的岩土体作为填料

9、挡墙的防渗与泄水布置应根据地形、地质、环境、水体来源及填料等因素分析确定

10、挡墙后填土地表应设置排水良好的地表排水系统地基情况最小埋入深度（m）距斜坡地面的最小水平距离（m）硬质岩石

0.

600.60-

1.50软质岩石

1.

001.50〜

3.00土质

1.

003.00。
