宽频振荡监测、评估与抑制装置型式试验

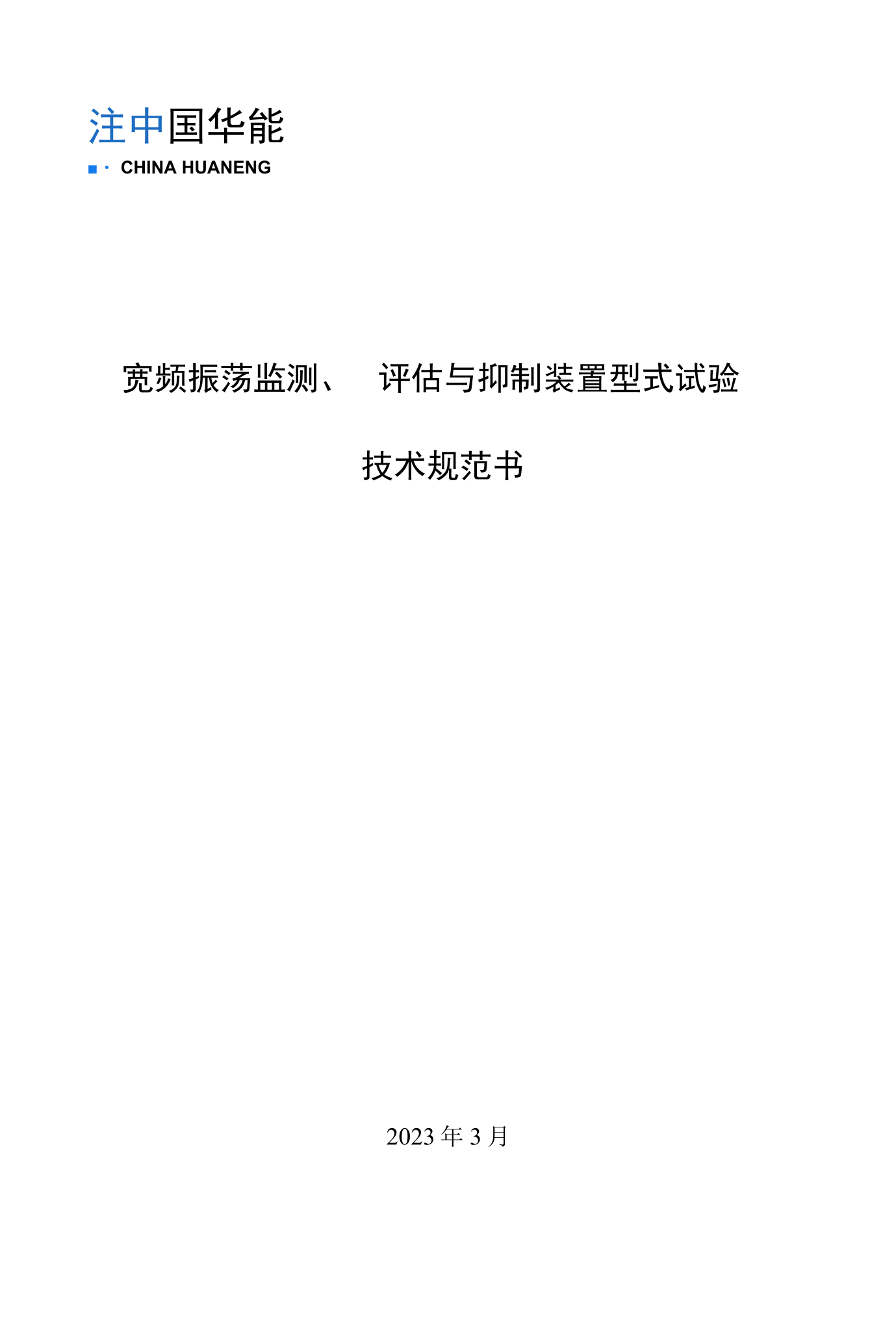

注中国华能■・CHINAHUANENG宽频振荡监测、评估与抑制装置型式试验技术规范书2023年3月

一、总则本技术规范书适用于宽频振荡监测、评估与抑制装置型式试验采购项目，供应商负责整个项目的型式试验等本项目供货范围包括完成时钟统一装置和新能源场站宽频振荡监测及治理装置；宽频振荡源分析测控装置和宽频振荡源数据采集分析装置等两套系统的型式试验并提供测试报告本技术规范书提出的是最低限度的技术要求，并未规定所有的技术要求和所有适用的标准供应商应提供一套满足本技术规范书和所列标准要求的高质量服务供应商应执行本技术规范书所列标准，有不一致时，按较高标准执行供应商按本技术规范书的要求编制的技术文件，经双方确认后将作为采购合同的技术附件，与合同正文具有同等的法律效力供应商对供货范围内的服务负有全责，包括对外采购的产品及服务

二、供货范围完成时钟统一装置和新能源场站宽频振荡监测及治理装置；宽频振荡源分析测控装置和宽频振荡源数据采集分析装置等两套系统的型式试验并提供测试报告型式试验内容如下表所示其中，基本性能检验包括测量准确度检验（频率范围

0.1Hz〜2500Hz）、过流报警检验、过压报警检验、超磁通量报警检验、PQ曲线报警检验、AVCPQ限制监控检验、AVC调节限制监控及报警检验、开关量输入检验、增减磁操作控制检验、监测功能检验及校时精度检验等项目技术条件满足本技术规范书

三、技术规范及引用文件本技术规范书依据标准如下

四、进度实施工期合同签订后2个月内

五、技术要求依据标准《DL/T478-2013》、《GB/T1459822011》、《GB/T

14598.26-2015》和本技术规范开展型式试验检测项目并最终提交测试报告

六、技术资料和交付进度供应商在型式试验检测项目完成后1个月内需提交盖章版测试报告序号检测项目名称备注序号检测项目名称总价备注电气性能及安全检测项目1外观检查13低温运行检验2基本性能检验14高温贮存检验3功率消耗检验15低温贮存检验4绝缘电阻检验16温度变化检验5介质强度检验17交变湿热检验6冲击电压检验18振动响应检验7电气间隙检验19振动耐久检验8爬电距离检验20冲击响应检验9保护联结阻抗检验21冲击耐久检验10外壳防护等级检验22碰撞检验11辅助激励量变化对性能的影响检验23过载能力检验12高温运行检验24触点性能检验EMC检测项目1辐射发射限值检验9工频抗扰度检验2传导发射限值检验10工频磁场抗扰度检验3射频电磁场辐射抗扰度检验11脉冲磁场抗扰度检验GB/T

17626.9-20114静电放电抗扰度检验12阻尼振荡磁场抗扰度检验GB/T

17626.10-20175射频场感应传导骚扰抗扰度检验13交流和直流电压暂降6电快速瞬变脉冲群抗扰度检验14交流和直流电源中断7慢速阻尼振荡波抗扰度15直流电源中的交流分量（纹波）8浪涌抗扰度检验16直流电源缓降/缓升DL/T478-2013继电保护和安全自动装置通用技术条件GB/T

14598.2-2011量度继电器和保护装置第1部分通用要求GB/T

14598.26-2015量度继电器和保护装置第26部分电磁兼容要求GB/T

17626.9-2011电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T

17626.10-2017电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验IEC255-22-1高频干扰试验IEC61000-4-2静电放电抗扰度试验IEC61000-4-3辐射电磁场抗扰度试验IEC61000-4-4快速瞬变电脉冲群抗扰度试验IEC61000-4-5冲击（浪涌）抗扰度试验IEC61000-4-6电磁场感应的传导骚扰抗扰度试验IEC61000-4-8工频磁场的抗扰度试验。
