变电所二次回路方案选择及继电保护的整定

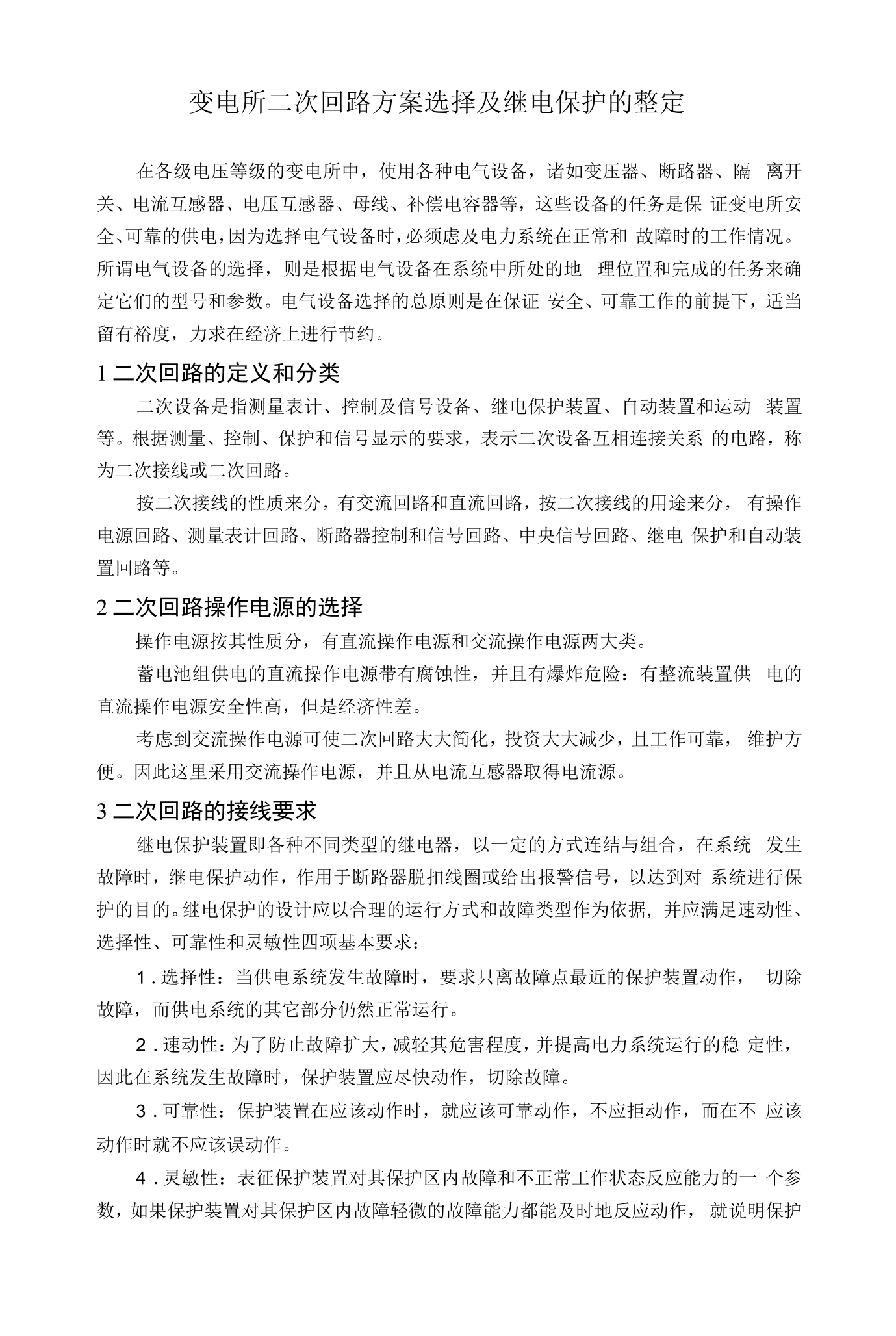

变电所二次回路方案选择及继电保护的整定在各级电压等级的变电所中，使用各种电气设备，诸如变压器、断路器、隔离开关、电流互感器、电压互感器、母线、补偿电容器等，这些设备的任务是保证变电所安全、可靠的供电，因为选择电气设备时，必须虑及电力系统在正常和故障时的工作情况所谓电气设备的选择，则是根据电气设备在系统中所处的地理位置和完成的任务来确定它们的型号和参数电气设备选择的总原则是在保证安全、可靠工作的前提下，适当留有裕度，力求在经济上进行节约1二次回路的定义和分类二次设备是指测量表计、控制及信号设备、继电保护装置、自动装置和运动装置等根据测量、控制、保护和信号显示的要求，表示二次设备互相连接关系的电路，称为二次接线或二次回路按二次接线的性质来分，有交流回路和直流回路，按二次接线的用途来分，有操作电源回路、测量表计回路、断路器控制和信号回路、中央信号回路、继电保护和自动装置回路等2二次回路操作电源的选择操作电源按其性质分，有直流操作电源和交流操作电源两大类蓄电池组供电的直流操作电源带有腐蚀性，并且有爆炸危险有整流装置供电的直流操作电源安全性高，但是经济性差考虑到交流操作电源可使二次回路大大简化，投资大大减少，且工作可靠，维护方便因此这里采用交流操作电源，并且从电流互感器取得电流源3二次回路的接线要求继电保护装置即各种不同类型的继电器，以一定的方式连结与组合，在系统发生故障时，继电保护动作，作用于断路器脱扣线圈或给出报警信号，以达到对系统进行保护的目的继电保护的设计应以合理的运行方式和故障类型作为依据并应满足速动性、选择性、可靠性和灵敏性四项基本要求.选择性当供电系统发生故障时，要求只离故障点最近的保护装置动作，切除故障，而供电系统的其它部分仍然正常运行.速动性为了防止故障扩大，减轻其危害程度，并提高电力系统运行的稳定性，因此在系统发生故障时，保护装置应尽快动作，切除故障.可靠性保护装置在应该动作时，就应该可靠动作，不应拒动作，而在不应该动作时就不应该误动作.灵敏性表征保护装置对其保护区内故障和不正常工作状态反应能力的一个参数，如果保护装置对其保护区内故障轻微的故障能力都能及时地反应动作，就说明保护装置的灵敏度高4高压断路器的控制和信号回路断路器采用弹簧储能操作机构，其控制和信号回路（采用弹簧操作机构的断路器控制与信号回路），可实现一次重合闸5变电所的电能计量回路变电所高压侧装设专用计量柜，其上装有三相有功电能表和无功电能表，分别计量全程消耗的有功电能和无功电能6变电所的测量和绝缘监测回路高压侧母线段装有电压互感器一避雷器柜，其中电压互感器为3个JDZJ-10型，组成YO/YO/A（开口三角）的接线，用以实现电压测量和绝缘监视7继电保护的整定继电保护要求具有选择性，速动性，可靠性及灵敏性由于本变电所的高压线路不很长容量不很大，因此继电保护装置比较简单对线路的相间短路保护，主要采用带时限的过电流保护和瞬时动作的电流速断保护；对线路的单相接地保护采用绝缘监视装置，装设在变电所高压母线上，动作于信号继电保护装置的接线方式采用两相两继电器式接线；继电保护装置的操作方式采用交流操作电源供电中的“去分流跳闸”操作方式（接线简单，灵敏可靠）；带时限过电流保护采用反时限过电流保护装置型号都采用GL-25/lOo其优点是继电器数量大为减少，而且可同时实现电流速断保护，可采用交流操作，运行简单经济，投资大大降低此次设计对变压器装设瓦斯保护、反时限过电流保护、电流速断保护.1）主变压器的继电保护装置

（1）装设瓦斯保护当变压器油箱内故障产生轻微瓦斯或油面下降时，瞬时动作于信号当因严重故障产生大量瓦斯时，则动作于跳闸

（2）装设反时限过电流保护采用GL-25/10型感应式过电流继电器，两相两继电器式接线，去分流跳闸的操作方式（a）过电流保护动作电流的整定[=kkI]kktt7t利用公式即一relwLmaxrei式中（max为（15〜3）730即‘Lmax=26/=2x500KVA/（a/5x10KV）=574a尤“=

1.3熊=匕3=

0.8k=200A/5A因此过电流保护动作电流l°p=七//.max/左=

1.3x1x

57.74/（

0.8x40）a=

2.35A因此过电流保护动作电流’整定为3Ao（b）.过电流保护动作时间的整定由于本变电所为电力系统的终端变电所，故其过电流保护的10倍动作电流的动作时限整定为

0.5Sc.过电流保护灵敏系数的检验利用式叱量=・886/£2/仁=

0.886x\

5.44KV/IQKV/OAKV=055KA因此其保护灵敏系数%=x〃=1x550A/40x

4.69A=

2.

931.5满足其保护灵敏系数

1.5的要求3装设电流速断保护利用的电流速断装置来实现a速断电流的整定利用式*=2/上式中/i=对2=644，3=

1.4=1勺=200A/5AKr=10KV/

0.4KV=25因此速断电流为‘*=[

1.4*1/40*25]*15440A=

21.62A速断电流倍数整定为Kqb=*“在=

21.62A/

2.35A=

9.22b电流速断保护灵敏系数的检验禾佣Sp=Kw惧Ikjqb式中场=866/%1=0866*

26.98KA=

23.36KA施=1左二200A/5A因此其保护Sp=23360A/40*

21.62A=

6.

751.510KV侧继电保护在此选用GL-25/10型继电器由以上条件得计算数据变压器一次侧过电流保护的10倍动作时限整定为

0.5S；过电流保护采用两相两继电器式接线；高压侧线路首段的三相短路电流为

4.07KV；变比为200/5A保护用电流互感器动作电流3A下面对高压母线处的过电流保护装置爪4进行整定高压母线处继电保护用电流互感器变比为200/5A整定KA的动作电流取/5跟=

2.54⑴=

2.5*

40.72A=

101.8A^=

1.3-=

0.8=1ki=200A/5A故/在⑴―rel/Lmax/rei=

1.3X1X

101.8A/

0.8X40=

4.]4A根据GL-25/10型继电器的规格，动作电流整定为4A.整定KA的动作时限母线三相短路电流葭反映到“中的电流，K2=Kw2lK/k42=1x

4.07/C4/40=1q18Ao⑵对K4的动作电流在⑵的倍数，即〃2-1K⑵//必2=]0]认/3A=

33.9由《反时限过电流保护的动作时限的整定曲线》确定K4的实际动作时间’2=

0.5S.KA的实际动作时间2+°-7S=o.5S+

0.7s=

1.2S

0.38KV侧低压断路器保护a瞬时过流脱扣器动作电流整定pjKP瞬时过流脱扣器的动作电流应躲过线路的尖峰电流pk即op一4式中心为可靠系数，对Kr以取

1.35Ppk=L_

1.07八0即Ppk=TKPL07*

1024.33A=

1096.03A于是尸一向pj135*

1024.33A=

1479.64A所以瞬时过流脱扣器动作电流整定为1480Aob长延时过流脱扣器动作电流整定长延时过电流脱扣器的动作电流8⑷，应躲过线路的计算电流及，即式中对Krel取j/，Ao=1O

24.33A于是］出旧儿=L1*1O

24.33A=

1126.76A所以长延时过流脱扣器动作电流整定为1200A.。
