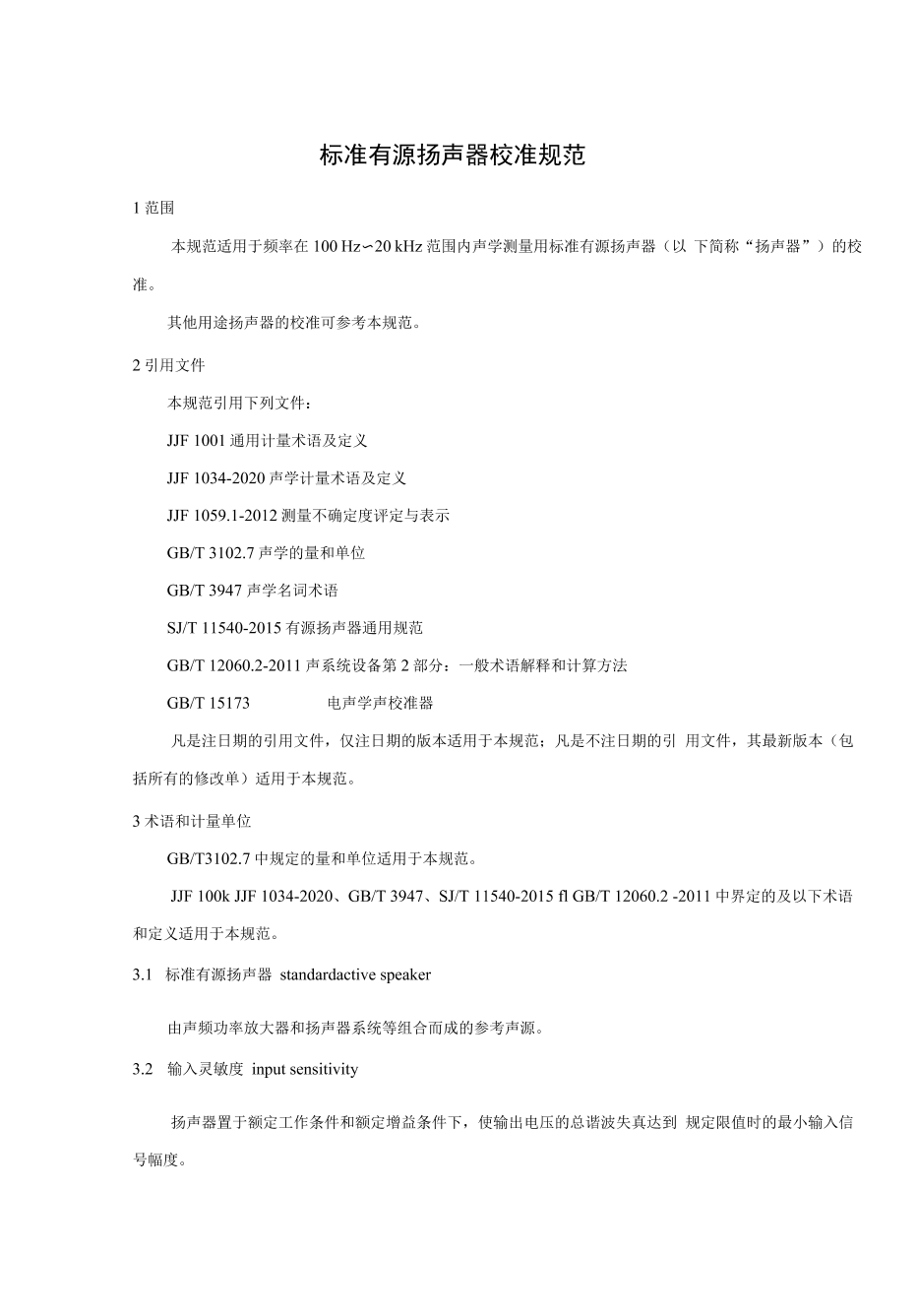

标准有源扬声器校准规范1范围本规范适用于频率在100Hz〜20kHz范围内声学测量用标准有源扬声器（以下简称“扬声器”）的校准其他用途扬声器的校准可参考本规范2引用文件本规范引用下列文件JJF1001通用计量术语及定义JJF1034-2020声学计量术语及定义JJF
1059.1-2012测量不确定度评定与表示GB/T
3102.7声学的量和单位GB/T3947声学名词术语SJ/T11540-2015有源扬声器通用规范GB/T
12060.2-2011声系统设备第2部分一般术语解释和计算方法GB/T15173电声学声校准器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范3术语和计量单位GB/T
3102.7中规定的量和单位适用于本规范JJF100kJJF1034-
2020、GB/T
3947、SJ/T11540-2015flGB/T
12060.2-2011中界定的及以下术语和定义适用于本规范标准有源扬声器standardactivespeaker由声频功率放大器和扬声器系统等组合而成的参考声源输入灵敏度inputsensitivity扬声器置于额定工作条件和额定增益条件下，使输出电压的总谐波失真达到规定限值时的最小输入信号幅度注
1.输入灵敏度的单位为伏特（V）额定源电动势ratedsourcee.m.f附录A校准记录的内容（供参考）本次校准所依据的技术规范JJF（沪苏浙皖）XXXX—202X《标准有源扬声器校准规范》本次校准所使用的主要计量标准器具:校准地点温度℃相对湿度%静压kPa
1.校准前检查
2.输入灵敏度在参考输入频率100（）Hz下，输入灵敏度为V（输H1失真%）o
3.失真限制的输出功率在参考输入频率100（）Hz下，失真限制的输出功率为W（输出失真%负载阻抗Q输入电压mV）o
4.总谐波失真加噪声（参考频率1000Hz输入电压mV）
5.最小源电动势输出声压级输入源电动势为200mV的测量频率范围的粉红噪声信号，在自由声场参考轴线上
1.0m处，最小源电动势输出声压级为dBo.声压级总失真输入源电动势为mV.声压级的短期稳定性.自生噪声dBAo本次校准结果的扩展不确定度:校准核验校准日期年月日附录B校准证书的内容校准证书至少应包括以下信息a）标题“校准证书”;b）校准实验室名称和地址；c）进行校准的地点（如果与校准实验室的地址不同）；d）证书的唯一性标识（如编号），每页及总页数的标识；e）客户的名称和地址；D被校对象的描述和明确标识（如扬声器的型号、规格及出厂编号等）；g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校准对象的接收日期；h）校准所依据的技术规范的标识，包括名称及代码；i）本次校准所用测量标准溯源性及有效性说明j）校准环境的描述；k）校准结果及其测量不确定度的说明；1）对校准规范的偏离的说明；m）校准证书或校准报告签发人的签名、职务或等效标识；n）校准结果仅对被校对象有效的声明；o）未经实验室书面批准，不得部分复制证书的声明推荐的扬声器校准证书内页格式如下校准证书内页格式（供参考）校准结果.校准前检查.输入灵敏度在参考输入频率1000Hz下，输入灵敏度为V（输出失真％）.失真限制的输出功率在参考输入频率1000Hz下，失真限制的输出功率为W（输出失真%负载阻抗Q输入电压mV）o.总谐波失真加噪声参考频率10Hz输入电压mV.最小源电动势输出声压级输入源电动势为200mV的测量频率范围的粉红噪声信号在自由声场参考轴线上
1.0m处，最小源电动势输出声压级为dBo.声频率响应.声压级总失真输入源电动势为mV.声压级的短期稳定性.自生噪声dBAo附录c测量不确定度评定示例C.1引言本附录以扬声器的声压级总失真测量不确定度评定为例，说明扬声器各校准项目的不确定度评定过程C.2声压级总失真的不确定度评定C.
2.1测量模型根据本规范设计的方法，扬声器声压级总失真按公式（C.1）计算D=Di（C.1）式中仅一一被测各频点的声压级失真，%；D一一声压级总失真，%；式
（1）中灵敏系数为c=——L=1dDC.
2.3测量不确定度的评定C.
2.
3.1标准不确定度的A类评定通过传声器测量被测声压级总失真时，A类不确定度主要来源于测量的重复性，在相同的测量条件下对各频率点上的每个声压级的总失真重复测量6次，得到的结果见表C.lo表C.1声压级总失真测量结果声压级总失真标准偏差均不超过
0.03%o将最大实验标准偏差作为测量重复性误差引入的标准测量不确定度％=4=
0.03%C.
2.
3.2标准不确定度的B类评定扬声器各频率点上的每个声压级的总失真测量时，B类不确定度主要来源于:1）失真度测量仪测量失真引入的标准不确定度分量失真度测量仪失真测量的最大允许误差为±10%，其引入的标准不确定度按均匀分布估计，则失真度测量仪失真测量误差引入的不确定度分量〃2为:10%/百=
5.77%2）前置放大器失真引入的标准不确定度分量前置放大器总失真不大于
0.1%其引入的标准不确定度按均匀分布估计则前置放大器失真引入的不确定度分量〃3为:
0.1%—^=-=
0.06%3）测量放大器失真引入的标准不确定度分量测量放大器总失真不大于
0.1%其引入的标准不确定度按均匀分布估计，则测量放大港失真引入的不确定度分量〃4为
0.1%“4=有—
0.06%4）数字修约引入的标准不确定度分量计算中修约误差取
0.1%，按均匀分布估计，则u5==
0.06%4合成标准不确定度不确定度来源汇总扬声器声压级总失真校准结果的测量不确定度的来源及数值汇总于表C.2中表C.2扬声器声压级总失真测量不确定度的来源及数值合成标准不确定度由于表C.2中各分量独立不相关，故扬声器声压级总失真测量结果的合成标准不确定度为
5.78%5扩展不确定度取包含因子42则扬声器声压级总失真测量结果的扩展不确定度为0=2x
5.78%=
11.6%k=2沪苏浙皖地方校准规范标准有源扬声器校准规范JJF（沪苏浙皖）XXXX-202X由制造者规定幅度的测试信号的电动势注.它和额定源阻抗串联后接入至扬声器的输入端，控制器置于适当位置，在额定负载阻抗上就能给出额定失真限制的输出电压.额定源电动势的单位为伏特（V）总谐波失真totalharmonicdistortion输出信号的失真成分的有效值与总输出信号的有效值之比表示的谐波失真注总谐波失真以百分数（％）表示[GB/T
12060.2-2011定义
7.
2.4]总失真totaldistortion所有失真分量的方均根值与整个信号的方均根值之比注总失真以百分数（％）表示[GB/T15173定义
3.9]4概述标准有源扬声器通常是指便携式的内置功率放大器的参考扬声器，可应用于学校教学、会议厅演讲、音乐厅演出、建筑厅堂的音效测试等，也可用于比较法测量固定噪声源发射噪声的声功率、声学环境达标验收测试和估算声学环境对于由放置于该环境中的一个或多个声源所产生的声压级的影响5计量特性输入灵敏度输入灵敏度的偏差一般不超过标称值的±1（）%失真限制的输出功率失真限制的输出功率一般不小于标称值总谐波失真加噪声在规定的频率范围内，扬声器的电输出信号的总谐波失真加噪声一般不大于2%最小源电动势输出声压级输出声压级与标称值偏差一般不超过±
3.0dBo声频率响应应提供自由声场中扬声器声频率响应数据或曲线声压级总失真在规定的频率范围内，扬声器输出的声压级总失真一般不大于
3.0%声压级的短期稳定性在规定环境条件下，扬声器短期测试过程中声压级变化绝对值一般不大于
0.2dBo自生噪声自生噪声的A计权平均声级一般不大于30dBo注由于校准无需做出合格与否的判定，因此，第5章给出的指标仅供参考6校准条件环境条件扬声器应在以下环境条件下进行校准—空气温度（23±3）℃；—相对湿度（30〜90）%；—静压（97〜103）kPa；—测量声性能参数时环境噪声声压级应比试验信号级至少低3（）dBo测量标准及其他设备a）声校准器声校准器性能等级为1级，标称频率为1000Hz或250Hz标称声压级为94dB或114dBob）参考传声器符合JJG
175、JJG1019和JJG1172要求的WS2或WS3型工作标准传声器，如使用声压型工作标准传声器，则自由场修正值应已知c）传声器前置放大器传声器前置放大器的频率响应在100Hz〜20kHz内优于±
0.2dB总失真不大于（）.1%自生噪声不大于10pVod）数字电压表数字电压表在100Hz〜20kHz的频率范围内，测量交流电压的最大允许误差不大于±
0.4%e）测量放大器测量放大器的频率响应在100Hz〜20kHz频率范围内优于±
0.2dB总失真不大于
0.1%具有A计权和低通滤波器功能（4Hz〜20kHz的通带）0声频信号发生器声频信号发生器在100Hz〜20kHz的频率范围内，以1kHz为参考，幅频特性优于±
0.2dB总失真不大于
0.5%输出信号电压不低于10Vo能产生粉红噪声信号，其频谱的均匀性不大于
3.0dB注.如果输出电压不能达到10V可通过信号放大来实现；.e和f对应的设备可采用满足上述校准要求的其他等效仪器（如信号发生系统、信号采集分析系统等）g）失真度测量仪采用基波抑制法设计在使用频率范围内，失真度测量的最大允许误差不超过±10%h）交流负载电阻采用交流负载电阻时，功率应满足使用要求，阻值的最大允许误差不超过±5%oi）消声室在使用频率范围内，自由场偏差应优于土l.OdB自由场距离不小于1m7校准项目和校准方法
7.1校准项目扬声器的校准项目见表1应根据扬声器的型号及预期用途，选择适合的校准项目表1扬声器校准项目一览表校准前检查观察扬声器的外观，应符合以下要求1）应具有清晰的标志，包括制造商的名称、型号和序列号等；2）不应有明显的机械损伤、操作失灵等现象；3）使用合适的封条和标志保护使用者容易接触到而影响电声性能的部件输入灵敏度扬声器输入灵敏度测量装置方框图如图1所示数字电压表声频信号发生器扬声器负载电阻测量放大器失真测量仪图I输入灵敏度测量装置方框图测量前，将测量放大器置于相应的工作量程位置上，时间计权使用F档，频率计权置于线性挡，开启低通滤波器，被测扬声器输出端匹配连接使用说明书中规定的额定负载阻抗将扬声器置于额定工作条件，音量置于最大位置，输入参考测试频率为1000Hzo调节输入信号幅度，使得信号级从小往大增加，跃过初始小信号工作区，使得输出失真为制造商规定的限值，此时的输入信号幅度为扬声器的输入灵敏度注
1.被测扬声器额定工作条件a）被测扬声器接在额定电源上；b）被测扬声器输出端接额定负载阻抗；c）被测扬声器输入端接信号源（串联一匹配阻抗电阻）；d）产品说明书中有其他规定的，按相关规定设定
2.若失真不能达到规定的限值，则以测得的最大失真为准也可由用户根据实际使用情况规定输出失真的限值失真限制的输出功率扬声器失真限制的输出功率测量方框图如图1所示将扬声器置于额定工作条件，音量置于最大位置，输入参考测试频率为1000Hzo调节输入信号幅度，使得输出失真为制造商规定的限值，扬声器在此条件下工作60s之后，测量输出信号电压U失真限制的输出功率按公式
（1）计算:P=U2/R
（1）式中P—扬声器失真限制的输出功率，W；U—额定失真限制的输出电压，V；R—额定交流负载电阻，总谐波失真加噪声扬声器电性能总谐波失真加噪声测量方框图如图1所示将扬声器置于额定工作条件，音量置于最大位置，输入参考测试频率为1000Hzo调节输入信号幅度，使得输出功率为失真限制输出功率的1/8记录失真测量仪的示值（用百分数表示）和数字多用表的电压示值之后在扬声器工作频率范围内，以三分之一倍频程的间隔改变试验信号频率，记录在各三分之一倍频程标称频率时失真测量仪的示值（用百分数表示）和数字电压表的电压示值最小源电动势输出声压级扬声器最小源电动势输出声压级测量方框图如图2所示数字电压表失真测量仪扬声器最小源电动势输出声压级测量示意图扬声器最小源电动势输出声压级在消声室中进行测量，扬声器声中心与参考传声器的距离为先用声校准器对参考传声器和测量放大器所组成的测量系统进行校准将扬声器置于正常工作条件下，输入源电动势为200mV的测量频率范围的粉红噪声信号，音量控制器置于最大，记录测量放大器指示的声压级Ls即为最小源电动势输出声压级注被测扬声器正常工作条件a）测量时，被测扬声器输入端串联使用说明书规定的额定源阻抗；b）产品说明书中有其他规定的，按相关规定设定声频率响应扬声器声频率响应测量装置方框图如图2所示将扬声器放置于消声室中，扬声器声中心与参考传声器的距离为
1.0m将扬声器置于正常工作条件下，输入源电动势为500mV在扬声器工作频率范围内，以正弦扫频形式改变测量信号频率，通过测量放大器分别记录各频率点的测量声压级，计算各频率点的声频率响应，也可用其他等效声学分析系统直接读取声压级计算声频率响应注
1.对于额定电动势小于500mV或者有其他特殊用途的扬声器，按照产品标准规定的音量控制及输入信号幅值进行测量，并在证书中说明；
2.正弦扫频信号记录的频率点数目和间隔，可视扬声器用途而定，一般不低三分之一倍频程的间隔声压级总失真扬声器声压级总失真测量方框图如图2所示将扬声器置于正常工作条件下，输入源电动势为500mV测量范围为工作频率范围的粉红噪声信号，调节音量控制器，使得参考轴线上
1.0m处测得声压级达到额定最小源电动势输出声压级Lso输入源电动势为500mV并在扬声器工作频率范围内，以三分之一倍频程的间隔改变试验信号频率，记录在各三分之一倍频程标称频率时失真测量仪的示值（用百分数表示）声压级的短期稳定性扬声器声压级的短期稳定性测量方框图如图2所示将测量放大器置于相应的工作量程位置上，时间计权使用F档，频率计权置于线性挡，三分之一倍频程调节信号发生器的频率和幅值，待示值稳定后，在60s测量时间内，连续读取数字电压表上的电压示值至少6次，并按公式
（2）将电压值转化为分贝值，也可用其他等效声学分析系统直接读取声压级，其测量中声压级最大值与最小值之差［见式
（3）］即为扬声器声压级的短期稳定性扬声器声压级的短期稳定性应满足
5.7的要求Lwi=201g
（2）式中:Ui——测量到的电压值，V；Uo——参考电压，Uo=lpiV；Lwi输出声压级，dBoALVn=Lwmax-^wm\n
（3）式中Lvmax最大声压级，dB Ln-min最小声压级，dB;ALh——短期稳定性，dBo自生噪声将扬声器放置在消声室中，扬声器在正常工作条件下，输入源电动势为200mV的粉红噪声信号，音量控制器置于最大，将输入源电动势关闭，在自由场声场参考轴线上距扬声器声中心
1.0m处，测量A计权平均声压级自身噪声级应在60s间隔内随机读取测量放大器的10次观测声级值并计算其平均值8校准结果表达校准记录校准记录应尽可能详尽地记载测量数据和计算结果推荐的校准记录的格式见附录Ao校准数据处理所有的数据应先计算，后修约，出具校准数据应按如下方法修约—输入灵敏度和失真限制的输出功率修约至三位有效数字；—总谐波失真和声压级总失真的修约间隔为
0.1%;—频率响应、最小源电动势输出声压级和声压级稳定性的修约间隔为
0.1dB；—自生噪声声级的修约间隔为1dBo校准证书经校准的扬声器应出具校准证书，校准证书应包括的信息及推荐的校准证书内页格式见附录B校准结果的测量不确定度扬声器校准的测量不确定度评定按JJF
1059.1-2012的要求评定，不确定度评定的示例见附录c9复校时间间隔扬声器的复校时间间隔一般为1年然而，复校时间间隔的长短取决于仪器的使用情况（使用部位的重要性、环境条件、使用频率）、使用者、仪器本身质量等诸多因素，因此，送校单位可根据实际使用情况自主决定复校的时间间隔委托单位委托单位地址仪器型号出厂编号制造厂名序号名称型号规格/测量范围不确定度或准确度等级或最大允许误差证书编号有效期限频率/Hz10012516020025031540050063080010001250总谐波失真加噪声/%频率/Hz1600200025003150400050006300800010000125001600020000总谐波失真加噪声/%频率/Hz10012516020025031540050063080010001250频率响应/dB频率/Hz1600200025003150400050006300800010000125001600020000频率响应/dB频率/Hz10012516020025031540050063080010001250总失真/%频率/Hz1600200025003150400050006300800010000125001600020000总失真/%频率/Hz稳定性/dB100-20000校准机构授权说明校准所依据的技术文件（代号、名称）校准环境条件及地点地点温度℃湿度%RH静压kPa校准使用的计量标准装置名称测量范围不确定度/准确度等级/最大允许误差计量标准证书编号有效期至校准使用的标准器名称测量范围不确定度/准确度等级/最大允许误差计量标准证书编号有效期至频率/Hz10012516020025031540050063080010001250总谐波失真加噪声/%频率/Hz16020002500315040005000630080001000012500160020000总谐波失真加噪声/%频率/Hz10012516020025031540050063080010001250频率响应/dB频率/Hz1600200025003150400050006300800010000125001600020000频率响应/dB频率/Hz1001251602025031540050063080010001250总失真/%频率/Hz1600200025003150400050006300800010000125001600020000总失真/%频率/Hz稳定性/dB100〜20000频率Hz总失真/%标准偏差%
1234561001.
431.
481.
451.
461.
491.
440.
02321251.
351.
381.
391.
371.
341.
330.
02371601.
231.
281.
301.
261.
251.
240.
02612001.
281.
241.
221.
261.
231.
220.
02402501.
551.
541.
521.
511.
571.
580.
02743151.
331.
321.
351.
321.
351.
340.
01384001.
221.
201.
221.
241.
231.
210.
01225000.
920.
920.
920.
920.
920.
910.
00526302.
032.
032.
042.
032.
042.
060.
0128001.
211.
201.
221.
231.
231.
210.
01210001.
181.
191.
171.
191.
181.
190.
008912501.
191.
191.
171.
191.
191.
190.
009016001.
221.
201.
221.
241.
231.
210.
012220001.
181.
191.
171.
191.
181.
190.
008925000.
920.
920.
920.
920.
920.
910.
005231501.
181.
191.
171.
191.
181.
200.
00940001.
191.
191.
171.
191.
181.
190.
009150001.
211.
211.
211.
231.
201.
210.
01363001.
001.
031.
031.
031.
051.
040.
01780001.
181.
191.
181.
191.
191.
200.
0090100000.
920.
920.
920.
920.
920.
910.
0052125001.
211.
211.
221.
231.
201.
210.01316000l.X
1.
031.
031.
031.
051.
040.
017200002.
042.
052.
042.
042.
042.
060.013序号来源符号数值/%1重复性Ml
0.032失真测量仪失真测量M
25.773前置放大器失真“
30.064测量放大器失真“
40.065数据修约误差〃
50.06序号项目名称计量特性的条款号校准方法的条款号1输入灵敏度
5.
17.
2.22失真限制的输出功率
5.
27.
2.33总谐波失真加噪声
5.
37.
2.44最小源电动势输出声压级
5.
47.
2.55声频率响应
5.
57.
2.66声压级总失真
5.
67.
2.77声压级的短期稳定性
5.
77.
2.88自生噪声
5.
87.
2.9。
