江苏省河湖管理范围和水利工程管理与保护范围划定技术规定试行

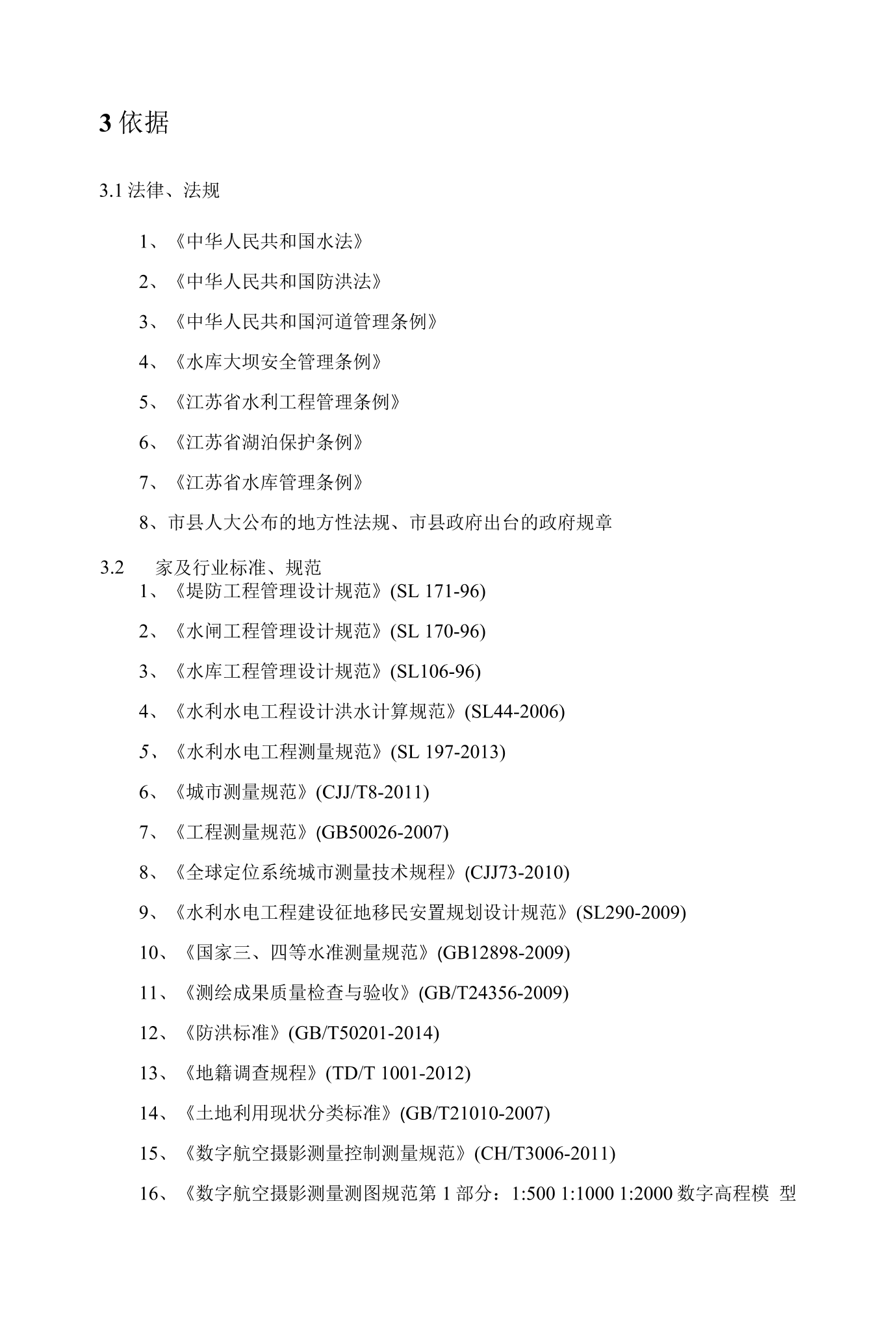

工苏省河M螂队水利工整理与融凝划定技术规定（试行）江苏省水利厅2015年7月3依据

3.1法律、法规

1、《中华人民共和国水法》

2、《中华人民共和国防洪法》

3、《中华人民共和国河道管理条例》

4、《水库大坝安全管理条例》

5、《江苏省水利工程管理条例》

6、《江苏省湖泊保护条例》

7、《江苏省水库管理条例》

8、市县人大公布的地方性法规、市县政府出台的政府规章

1、《堤防工程管理设计规范》SL171-

962、《水闸工程管理设计规范》SL170-

963、《水库工程管理设计规范》SL106-

964、《水利水电工程设计洪水计算规范》SL44-

20065、《水利水电工程测量规范》SL197-

20136、《城市测量规范》CJJ/T8-

20117、《工程测量规范》GB50026-

20078、《全球定位系统城市测量技术规程》CJJ73-

20109、《水利水电工程建设征地移民安置规划设计规范》SL290-

200910、《国家

三、四等水准测量规范》GB12898-

200911、《测绘成果质量检查与验收》GB/T24356-

200912、《防洪标准》GB/T50201-

201413、《地籍调查规程》TD/T1001-

201214、《土地利用现状分类标准》GB/T21010-

200715、《数字航空摄影测量控制测量规范》CH/T3006-

201116、《数字航空摄影测量测图规范第1部分1:5001:10001:2000数字高程模型数字正射影像图数字线划图》CH/T

3007.1-

201117、《全球定位系统GPS测量规范》GB/T18314-

200918、《全球定位系统实时动态测量RTK技术规范》CH/T2009-

201019、《国家基本比例尺地形图图式第1部分15001100012000地形图图式》GB/T

20257.1-

200720、《国家基本比例尺地形图图式第2部分15000110000地形图图式》GB/T

20257.2-

200621、《基础地理信息要素分类与代码》GB/T13923—

200622、《测绘资质分级标准》国测管发201431号修订版相关规划及成果河湖水库岸线利用规划、管理与保护规划、河湖水库所在地城乡总体规划，河湖库相关水利规划，110000及以上比例的地形图，水利普查成果，已批准的水利工程设计成果，水利工程权属资料及竣工验收资料等相关文件

1、《省委十二届六次全会重要改革举措实施规划2014年-2020年》苏办发201439号

2、《水利部关于开展河湖管理范围和水利工程管理与保护范围划定工作的通知》水建管2014知85号

3、其它相关文件4划界标准河道管理范围有堤防（含堆土区）的河道，管理范围为两岸堤防之间的水域、沙洲I、滩地（包括可耕地）、行洪区，以及两岸堤防及护堤地无堤防的山丘区河道，管理范围为满足该河道防洪标准的设计洪水位（或历史最高洪水位）与山丘体交线之间的水域、沙洲I、滩地（包括可耕地）、行洪区等无堤防的平原河道，管理范围为水域、沙洲、滩地及河口两侧一定范围海堤挡潮涵闸下游河道的管理范围可以延伸到入海水域以顺堤河（排水沟）为基准划界的，应以顺堤河（排水沟）外河口线为界（含水面）有堤防，无规划要求

1、现状堤脚线清晰，以堤脚线为基准划界，需实测堤脚线

2、现状堤脚线不清晰，外堤肩线清晰的河道，可以外堤肩线为基准确定堤脚线，如用11000015000地形图为底图的，需修测外堤肩线；现状堤身断面不明确，需通过补测现状断面确定堤脚线，断面间距宜按1千米布置

3、现状堤防不明显，由市县水行政主管部门因地制宜，确定管理范围线

4.

1.2有堤防，有规划要求现状有堤防，但堤防未达标，且有经批复、明确了设计断面的规划，可根据规划断面，确定河道管理范围线无堤防河道，无规划要求无堤防河道，又无规划要求，山丘区河道按设计洪水位（或历史最高洪水位）确定管理范围；平原河道以河口向外一定距离确定管理范围平原区河道如用110000或15000地形图为底图的，需修测河口线无堤防河道，有规划要求无堤防河道，且有经批复的河道治理规划，明确了设计断面的，按规划要求划定河道管理范围线10特殊情况:

1、堤防堆土区较宽的，以堆土区外坡脚线为基准划定范围

2、河口线曲率较大的河道，参照现状河势走向或堤防线走向趋势、地形情况和现状情况，通过上下游平顺衔接划定范围

3、如堤防有缺口、不连续，可通过上下游有堤防段平顺连接

4、交通、市政、土地整理等建设对堤身培厚、加宽后有明显堤脚的堤防，管理范围以外堤脚为基准确定，或以堤后排水沟外口确定；交通、市政、土地整理等建设对堤身培厚、培宽后无明显堤脚的，堤防管理范围线划定至少按达标堤防断面确定堤脚范围，再按管理要求划定管理范围线

5、堤防直接为防洪墙段，根据堤防防洪等级按设计洪水位超高

0.5米自墙后虚拟堤防断面，确定管理范围河道管理范围示意图见附录Ao湖泊保护（管理）范湖泊保护（管理）范围为湖泊设计洪水位以下的区域，包括湖泊水体、湖盆、湖洲I、湖滩、湖心岛屿、湖水出入口，湖堤及其护堤地，湖水出入的涵闸、泵站等工程设施及其管理范围

1、除洪泽湖以外的湖泊（水库），已经划定保护（管理）范围的省管湖泊，维持原保护（管理）范围，市县管理湖泊复核保护（管理）范围

2、湖泊已编制退渔、退坪、退田还湖规划并获批准，且编制了实施方案的按退渔还湖规划范围划定保护（管理）范围

3、没有划定保护范围线的，有堤段，划至护堤地外缘；无堤防段，划至设计洪水位外边线，或按市县人大公布的地方性法规及市县政府出台的政府规章划至河口外一定距离水库管理与保护范水库管理范围包括水库大坝及其两端山头、岗地一定范围；护坝地；库区水域、岛屿和校核洪水位以下的区域；水库溢洪河道以及其他工程设施及其管理范围水库溢洪河道以及其他工程设施的管理范围按照《江苏省水利工程管理条例》11和市县人大公布的地方性法规及市县政府出台的政府规章确定水库库区保护范围为由坝址以上，库区两岸（包括干、支流）管理范围线外至第一道分水岭脊线之间的陆地水利工程管理范围与保护范围441堤防工程堤防工程管理范围包括堤身，堤内外能台，防渗导渗工程及堤内外护堤地穿堤、跨堤交叉建筑物，护岸控导工程，水文、观测等附属工程设施及堤防工程管理单位生产生活用的管理区在堤防工程背水侧管理范围线以外，划定一定的区域，作为堤防工程保护范围有堤防河道、湖泊的堤防背水侧的管理范围线与河道、湖泊管理范围线重叠本次划定有堤防河道及湖泊的管理范围与划定其堤防工程管理范围一并实施

4.

4.2水库大坝大坝包括永久性挡水建筑物以及与其配合运用的泄洪、输水和过船建筑物等大坝的管理范围在其两端及背水坡坝脚外划定一定的区域，作为大坝的管理范围水库溢洪道以及其他工程设施管理范围按河道有关要求划定443闸站工程闸站工程管理范围根据闸站工程等级及重要性确定，包括闸站主体工程，上下游引水渠道及消能防冲设施，两岸联接建筑物，上下游及两侧一定宽度范围，水文、观测等附属工程设施及闸站工程管理单位生产生活用的管理区堤防上的穿堤闸站工程，管理范围应堤防工程管理范围统筹确定为保护闸站工程安全，在闸站工程管理范围以外划定一定宽度的范围，作为闸站工程的保护范围大中型闸站工程单独划定，小型穿堤闸站工程范围不单独划定，直接归入堤防统一划定范围表4-1-1有堤防的河道（段）划界标准表12注⑵按照省水利厅骨干河道划分标准填写；

（6）、⑺选填其中一项，

（8）、⑼选填一项表4-1-2无堤防的山丘区河道（段）划界标准表注⑵按照省水利厅骨干河道划分标准填写；

（6）、⑺选填其中一项表4-1-2无堤防的平原区河道（段）划界标准表注⑵按照省水利厅骨干河道划分标准填写；

（6）、⑺选填其中一项表4-2湖泊划界标准表13注⑷、⑸选填其中一项，⑺、

（8）选填其中一项，

（9）、⑩选填其中一项表4-3水库划界标准表表4-4大中型闸站工程划界标准表表4-5海堤工程划界标准表145洪水分析计算

5.1一般要求

1、设计洪水资料收集、整理、分析计算工作应由具有水利行业设计乙级以上资质和水利工程咨询乙级以上资质的单位承担

2、根据工作任务和范围区分无堤防河道，以及湖泊、水库，如已有可靠的设计洪水分析计算成果，可收集整理、直接采用，并注明成果依据；如无可靠的设计洪水计算成果，需进行分析、计算无设计洪水成果分析计算流程如下

（1）依据分析计算内容，收集整理资料，如缺少必要的资料，应开展调查

（2）根据流域特点、资料情况，选择设计洪水计算方法进行分析计算

（3）对成果进行合理性分析，确认分析计算成果资料收集

1、收集流域和周围相关地区水文资料，应收集水文站设站以来的30年以上的系列资料

2、收集相关的规划报告、分析评价内容、社会经济发展报告、水利工程报告等

3、收集整理流域水文调查资料，如有必要，应进行补充调查设计洪水分析计算531设计洪水分析计算类型根据我省实际情况，分为以下类型进行设计洪水分析

1、根据河湖库已有资料情况直接引用水利或有关部门的规划设计成果确定;

2、无规划成果资料的，直接用洪水调查成果作为设计成果；或用实测资料（水位、流量、雨量等）分析确定532设计洪峰流量的确定

1、根据实测资料推算设计洪水直接移用上（下）游水文站设计洪水资料；

152、无实测资料地区设计洪水计算根据《江苏省暴雨参数图集（2005年）》暴雨等值线图进行流域、区域设计洪水计算，汇流计算方法依据《江苏省暴雨洪水图集（1984年）》，小流域、山丘区河道可采用推理公式法，平原坡水区和山丘平原混合区采用瞬时单位线法、或总入流槽蓄法，坪区可采用水量平衡法、或平均排除法533设计洪水位的确定

1、直接用实测水位资料统计分析;

2、用调查洪水位作为设计水位;

3、通过水位流量关系，根据河道实测断面资料推算水位

5.

3.4历史最高洪水位根据实测资料或洪水调查确定166测绘技术一般要求施工测绘单位及资质实施划界立桩工作的施工测绘单位应同时具备水利工程测量、不动产测绘和地理信息系统丙级及以上测绘资质，还需满足《测绘资质分级标准》（国测管发

（2014）31号修订版）的相应要求坐标和高程系统在试点河湖及水利工程可根据实际情况采用1980西安坐标系或2000国家大地坐标系，中央经线按测区地理位置选用117°或120°o全面开展工作后，坐标系统应统一使用2000国家大地坐标系统，原有资料图件统一转换到相应坐标系统高程系统统一采用1985国家高程基准图幅规格

1、划线工作底图应尽量采用大比例尺地形图，可辅以正射影像图，应尽量利用现有测绘、水利、国土、规划等图件

2、图名按河湖和水利工程分别编制其中，河湖名称为XXX河（湖）XXX（区县名称）河段（湖区）管理（保护）范围界线及界址点设置平面图；闸站工程名称为XXX水闸（泵站）管理（保护）范围界线及界址点设置平面图；

3、图幅采用国家标准分幅，地形图编号采用流水编号法，在一个区县内按河道自西向东或从北向南流水编号，按照河道编制图幅拼接表

4、底图范围边界应满足管理范围线以外20米（平面）以上，或设计（校核、历史最高）洪水位5米（高程）以上，在此范围内若遇到顺河道的带状地物应完整表示17前百为深入贯彻落实党的十八届三中全会和省委十二届六次全会精神，开展河湖等自然生态空间的统一确权登记，切实加强河湖和水利工程管理与保护，充分发挥水利工程效益，维护河湖综合功能，根据《省委十二届六次全会重要改革举措实施规划（2014年一2020年）》（苏办发

（2014）39号）和相关法律法规，按照《水利部关于开展河湖管理范围和水利工程管理与保护范围划定工作的通知》（水建管

（2014）285号）部署，我省启动实施了河湖管理范围和水利工程管理与保护范围划定工作省水利厅组织编制了划定工作方案，成立了领导小组及其办公室，会同省国土厅、财政厅联合部署试点工作，并将根据省政府部署要求，在试点基础上全面推进全省河湖管理范围和水利工程管理与保护范围划定工作省水利厅工管处牵头，省河道管理局参与，省水利工程科技咨询有限公司具体承担，编制了《江苏省河湖管理范围和水利工程管理与保护范围划界技术规定（试行）》，为全省划界工作的顺利开展提供技术依据本《规定》由水利厅工管处负责解释测绘仪器

1、测图、界线测量、放样可采用GPS、全站仪进行

2、所用测量仪器必须经有资质的单位检定合格并在有效期内控制测量技术要求

1、测区引用的起始平面控制点须为五等以上GPS（GNSS）点或导线点，起始高程控制点须为四等以上水准点

2、所有引用的控制点需有可追溯的来源并符合相应技术规定

3、采用GPS-RTK测量控制点时，应采用能控制整个测区范围且分布均匀的不少于3个控制点进行参数转换，平面坐标转换残差应小于土2厘米RTK控制点测量转换参数的求解，不能采用现场点校正的方法进行

4、每次作业开始前或重新架设基准站后，均应进行至少一个同等级已知点的检核，平面坐标较差不应大于±7厘米

5、RTK高程控制测量应符合CH/T2009-2010RTK技术规范

5.3节的要求界桩测量放样技术要求

1、根据测图资料掌握情况，选择先内业的工作方式

（1）已有12000及以上大比例尺地形图，内业依据堤脚线、堤肩线绘制管理范围线，预布拐点界桩，外业对界桩点位置进行放样测量，并校核成果对于管理范围线平顺的河湖和水利工程，可仅对界线拐点处预布界桩，其他界桩可外业时现场确定；对于实地变化或高程明显不符（高程相差大于20厘米）的界桩点应实地进行调整并展绘上图调整已划界线

（2）15000及110000比例尺地形图，应实测或修测堤脚线或堤肩线

2、界桩点应尽量设置在田块的交界处、田填边、河塘边、道路边等不影响耕作和通行的位置界线拐点处应设置界桩，圆弧段应加密以准确反映出界线走向为原则

3、界桩理论位置在实地因故无法埋设，必须进行横向移位时，应测量出实际位置点坐标，并编制《XX河道（湖泊、水库、水利工程）管理范围划界测量移位界桩点之记》注明移位信息内业在界线图上应将此类移位界桩点作明确标示，并在界桩点成果表中标注

184、一般情况下要求采用JSCORS、RTK进行界桩点放样，也可采用全站仪用极坐标法进行放样

5、当采用全站仪在基本控制点上不能直接放样时，也可采用在图根导线点或增设支线点上放样增设支线点不能超出2站；使用全站仪放样时边长不宜超过300米

6、界桩点放样前应对测站和方向点的坐标和高程进行检核，满足规范要求后方能进行放样

7、界桩点相对于邻近控制点的点位中误差不应大于±10厘米；按洪水位确定的界桩点高程中误差不应大于±15厘米河道管理范围线图绘制

1、河道管理界线图上用红色实线绘制河道管理范围线，线宽为

0.6毫米

2、河道管理范围界线桩点用红色圆圈表示，直径L5毫米，桩点符号内线条作掏空处理，界桩编号在桩位旁标注，不要压盖河床，等线体字高

2.0毫米，颜色为红色

3、河道管理范围界线图上应适当标注特征拐点的坐标，采用引线标注，HZ字体字高

2.0毫米，颜色为玫红色；无拐点的顺直河段按1公里间距标注

4、根据图面负载适当、注记清晰匀称的原则，标注相邻界桩点间距，字头朝向河道内侧垂直管理范围线注记，HZ字体字高

1.5毫米

5、河道管理界线图的分幅、字体规格、图框注记整饰等应按《地形图图式》要求河道管理范围界线图表示方式见附录D数据信息化准备

1、河湖管理范围和水利工程管理与保护范围划界成果数据入库代码应以GB/T13923《基础地理信息要素分类与代码》为依据制定，分类应与其一致、不冲突，对应要素的分类方法、分类体系和编码不与其矛盾.数据按照GTS表达标准，分点、线、面三种符号满足数据没有空白代码或代码错误的地物

2、要素应保证其完整性连贯的线状地物和面状地物不得因注记、符号等而间断，如河流不得因桥19等地物而间断，等高线不能因高程点的注记而间断保证数据没有悬挂点和伪节点、重点和重线、线条自相交或打折

3、拓扑关系应正确面状地物应严格封闭，如房屋、水系等；相连要素，相接要素必须严格相连，相接

4、数据分层正确地形要素需满足基础地理信息标准，增加界址点界址线等图层，各要素应单独建图层层名和要素代码管理范围界址点JZD

301000、管理范围界址线JZX

300000、界址线长标注JZXCBZ

302010、坐标标注ZBBZ302000＞桩号ZH

301001、保护范围线HLBHFWX⑻

110、保护范围面HLBHFWM

181100、修测堤肩线XCDJX

181111、实测堤脚线SCDJX181112o

5、属性填写应规范、正确要素分类代码、河流保护名称为必填字段，所填属性是否为空值，是否具有唯一性；所有属性项值的填写都不能包含空格测绘成果资料

1、控制点放样起算点成果表，见附录B；

2、RTK测量七参数转换报告或导线测量平差计算报告；

3、已知点检测校核表，见附录C；

4、河道管理范围线和保护范围线平面图，见附录D；

5、移位界桩点之记，见附录I；

6、界桩身份证成果，说明界桩所在位置、河段、坐标，点位略图和界桩照片，见附录G；

7、河道管理范围线界桩点坐标成果表，见附录J；

8、以上成果资料提交纸质及电子文件各一份207桩牌设置及制作安装管理线桩（牌）及告示牌的设置管理线桩（牌）设

11、已实施管理范围线界桩布置的河道、湖泊、水库和水利工程，根据本次要求进一步复核，间距过大的，需加密对于已埋设且位置准确的桩，原则上不重新制作，内业整理须统一编号

2、桩（牌）间距和顺序确定设置河道桩（牌）时，城市（镇）段桩（牌）间距一般不大于100米，非城市（镇）段桩（牌）间距一般不大于200米，桩（牌）布设顺序按河道行洪、排涝方向自上而下，面向下游分左、右编号；设置闸站工程桩（牌）时，在其管理范围顺时针布设界桩；设置湖泊（水库）桩（牌）时，首先在地形图上，确定各个湖泊0001号界桩位置，然后按顺时针方向沿保护范围线平均每100〜200米布设一座界桩，省管湖泊在原有界桩基础上加密河道、湖泊、水库和水利工程已有护栏作为管理范围标识的，管理界桩布置间距可加大

3、在下列情况应增设桩（牌）码头、桥梁等重要涉水项目处；河道（湖泊）转交（角度小于120°）处；水事纠纷和水事案件易发地段或行政界

4、在临近无生产、生活人类活动的荒山、森林处的河道、湖泊、水库段，可根据实际情况加大间距，并采用其他方式明确界址

5、在人口密集或人流聚集地点河湖岸段可增设告示牌

6、在相邻河道、湖泊、水库和水利工程处埋设界桩时，根据其级别埋设界桩，若平级，则以布桩的顺序确定具体见

7.2节界桩编号

7、界桩点位能控制河湖和水利工程管理范围边界的基本走向Itfi应在不长于1公里的河岸范围内设置告示牌其中，对重要河道、人口密集或人流聚集地点河岸应加密界桩编号

（1）界桩编号由河道（湖泊、水库、闸站工程）名称、县（市、区）名称21各字拼音第一个字母缩写和界桩号组成，各市、各厅属管理处直管工程视同县编号界桩号用阿拉伯数字

0001、

0002、0003流水编号，每条河道（湖泊）统一进行编排，其中河道区分左右岸如柴米河跨宿迁和连云港市的沐阳县和灌南县分县管理分县编号，第8号界桩编号沐阳境内为“CMH-SY左0008”，灌南境内为“CMH-GN左0008”，其中“CMH”为柴米河拼音缩写，“SY、GN”分别为沐阳、灌南拼音缩写；如长江南京段，为市管河道，可统一编号，第8号界桩点编号为“CJ-NJ左0008”，其中“CJ”为长江拼音缩写，“NJ”为南京拼音缩写，“左”为河道左侧，“0008”为界桩号简码

（2）两条河道（湖泊）界线交叉点及公共边界界桩编号以级别高低、平级河道以先勘定的河道（湖泊）界线为准，如长江和马汉河，以长江设立界桩，高邮湖与邵伯湖，以先勘定的高邮湖设立界桩

（3）若在已立界桩之间需要加埋界桩时，其界桩编号在上一个原有界桩号后加再加数字序号，保证同一河道（湖泊）界桩编号不重号，例如“CJ-NJ左0008-

1、“CJ-NJ左0008-2，界桩简码则为8-

1、8-2等

（4）河道界桩的起点一般设置为河道的起点；湖泊、水库界桩的起点一般设立在市县交界处、重要的入湖及出湖河道、重要的水工建筑物等处桩牌制作安装技术界桩及告示牌制作安装推荐采用以下形式731管理线桩（牌）

1、管理线界桩

（1）制作规格形状为长方形柱体，四角切除棱角，切除棱角边长10毫米高度1000毫米，横截面长150毫米义宽100毫米

（2）标示在向河道（湖泊、水库、水利工程）面喷涂“严禁破坏”（竖排字规格为50毫米义50毫米），背河道（湖泊、水库、水利工程）面喷涂“严禁移动（竖排，字规格为50毫米X50毫米），字体为黑体，颜色为蓝色，字间距20毫米向河道（湖泊、水库、水利工程）面面左侧面从上至下分别刻注水利标志（蓝色，长50毫米X宽25毫米）、XX河（湖、水库）名（红色，以柴米河为例，字规格为30毫米X30毫米，字间距5毫米，字数超过4个排两行、行间距10毫米）、管理范围线（蓝色，字规格为22毫米义22毫米，字间距5毫米22与河道名称行间距20毫米），并留出部分空间以喷涂编号（字体长仿宋、规格10毫米X20毫米，以灌南境内柴米河左岸第8号界桩“CMH-GN左0008”为例其余河道字体高度不变、宽度适当调整）；在向河道（湖泊、水库、水利工程）面面右侧面刻注“xX人民政府”（红色，竖排，字规格为40毫米X40毫米，以连云港市人民政府为例，字距顶面20毫米，字间距5毫米，其他行政区高度可适当调整、字体宽度不变），以上字体（除喷涂编号外）均为阴文，字体为隶书整个管理界桩盖顶刷亮蓝色，厚度15毫米以上设计中，数量较多的文字可适当缩小其大小，以美观、清晰为宜具体设计见附录E

（3）制作材料钢筋混凝土预制、或大理石，混凝土安装时现浇（混凝土标号不低于C20）o

（4）埋设要求地面以下600毫米，地上露出400毫米，下设50毫米C10混凝土垫层，回填时先回填C10混凝土300毫米，再回填土250毫米，保证填筑密实界桩埋设时，“严禁移动”面应背向河道（湖泊、水库、水利工程），并与河道岸线平行界桩垂直方向上偏斜不应超过5°；水平方向上与河道岸线夹角偏斜不应超过15°o

2、管理线界牌

（1）制作规格横截面形状为长方形，长500毫米X宽400毫米立面做阴文（除喷涂编码外），字体为隶书，从上至下分别刻注水利标志（蓝色，长100毫米X宽50毫米）、XX江（河）名（红色，以柴米河为例，字规格为60毫米X60毫米，字间距10毫米，其它河道字高不变，宽度适当调整）、管理范围线（蓝色，字规格为45毫米X45毫米，字间距10毫米）、喷涂编码（红色，字体长仿宋、规格为35毫米X35毫米，间距5毫米），下排为“XX人民政府”（红色，字规格为30毫米X30毫米，字间距5毫米，以连云港市人民政府为例，其它名称字体高度不变，宽度适当调整）以上标志及文字均居中，数量较多的文字，可适当缩小其大小，以美观、清晰为宜

（2）制作材料钢筋混凝土预制或大理石，混凝土标号不低于C20

（3）安装要求按嵌入式、壁挂式、斜式界牌安装时应基本面向河道，且处于醒目位置其中，嵌入式界牌和壁挂式界牌，垂直方向上偏斜不应超过5°;水平方向上与河道岸线夹角偏斜不应超过45°；斜式界牌，埋设时其与地23面约30夹角，低侧距地面约20毫米，高侧距地面约220毫米具体设计见附录Eo

3、简易管理线界牌

（1）制作规格横截面形状为长方形，长500毫米X宽400毫米从上至下分别喷印水利标志（蓝色，长100毫米X宽50毫米）、XX江（河）名（红色以柴米河为例，字规格为60毫米X60毫米，字间距10毫米，其它河道字高不变，宽度适当调整）、管理范围线（蓝色，字规格为45毫米义45毫米，字间距10毫米）、喷涂编码（红色，字规格为35毫米X35毫米，间距5毫米），下排居中为“XX人民政府（红色，字规格为30毫米X30毫米，字间距5毫米，以连云港市人民政府为例，其它名称字体高度不变，宽度适当调整）喷涂编码字体为长仿宋，其余字体为隶书以上标志及文字均居中，数量较多的文字，可适当缩小其大小，以美观、清晰为宜

（2）制作材料预制500毫米X400毫米正方形铁片，背景颜色为银白色

（3）安装要求壁挂式界牌应基本面向河道，且处于醒目位置

7.33告示牌

1、制作规格告示牌总宽1600毫米，高2300毫米（地面以上），其中面板尺寸1500毫米XI000毫米（宽X高）告示牌正面标书政府告示，反面为有关水法律法规宣传标语（蓝底白字）

2、制作材料采用（p50毫米不锈钢管或热镀管制作支架，面板采用铝反光面板制作

3、埋设要求告示牌立柱管埋入地下400毫米，四周浇筑600X600毫米的C20碎底座固定垂直方向上偏斜不应超过5°；水平方向上与河道岸线夹角偏斜不应超过15°o

7.4桩牌存档每座桩（牌）埋设完成后，以数码相机距界桩3至5米拍摄桩（牌）体正面照，与其坐标表对应，以便存档，并根据管理范围线绘制地形图及时绘制界桩位置略图，标明地理名称，形成界桩身份证，式样见附录G24附录A河道管理范围线、保护范围线示意图见pdf附录Al、A

2、A325附录BXX河道、湖泊、水库、水利工程管理范围线桩（界）测量控制点成果表坐标系统1980西安坐标系或2000国家大地坐标系，中央经线为XXX°高程系统1985国家高程基准测量者校核者检查者日期:26附录cXX河道、湖泊、水库、水利工程管理范围线桩（界）测量已知点检核表河段名称:仪器型号:单位米日期:观测:检查:27总则4幅61河口线6外缘控制线6管理范围6保护范围6权属范围6管理范围线6保护范围线6桩、牌7O81法律、法规、规章8国家及行业标准、规范8相关规划及成果9相关文件9划界标准

104.1河道管理范围

104.

1.1有堤防，无规划要求

104.

1.2有堤防，有规划要求

104.

1.3无堤防河道，无规划要求

104.

1.4无堤防河道，有规划要求

104.

1.5特殊情况11湖泊保护（管理）范围11水库管理与保护范围11水利工程管理范围与保护范围

124.

4.1堤防工程

124.

4.2闸站工程12附录D河道管理范围线图表示方式XX河X义河段河道管理范围界线图所有不得翻印年月划界定桩测量2000国家大地坐标系，中央经线XX°）1985国家高程基准，等高距为1米2007年版图式28具体样表见PDF附录D奎河铜山区河段河道管理范围界线图・XX29附录E河道、湖泊、水库和水利工程管理界桩、线桩、线牌设计图见pdf附录E附录F河道、湖泊、水库和水利工程管理告示牌设计图30附录G河道管理范围划界管理线牌身份证31附录H河道、湖泊、水库和水利工程管理与保护范围划界报告编写提纲河道、湖泊、水库和水利工程管理与保护范围划界报告1概述项目背景河、湖、库和水利工程及相关规划情况管理概况划界依据划界范围2划界标准3划界工作开展情况组织机构实施过程完成内容4经费执行情况经费预算经费来源完成情况5划界测量技术方案施工测绘单位资质符合性坐标和高程系统测绘流程及方法测绘仪器图幅规格控制测量技术要求界桩测量放样技术要求数据信息化准备6桩牌设置及制作安装桩牌设置桩牌编号桩牌制作安装设计桩牌制作安装情况7划界成果管理划界成果质量说明抽检情况整改情况8存在问题与建议9附件注以河道、湖泊、水库、大中型闸站工程为单元编制，也可多个单元统一编制32河道、湖泊、水库和水利工程管理范围划界测量移位界桩点之记点名XX区（县、）XX河（湖）移位界桩填表日期年月日选点者记录者绘图者校核者:附录J:河道、湖泊、水库和水利工程管理范围线桩（界）成果表坐标系统坐00国家大地坐标系中央经线X义X°33高程系统1985国家高程基准记录者校核者日期:345洪水分析计算151一般要求15资料收集15设计洪水分析计算

155.

3.1设计洪水分析计算类型

155.

3.2设计洪峰流量的确定

155.

3.3设计洪水位的确定

165.

3.4历史最高洪水位166测绘技术

176.1一般要求

176.

1.1施工测绘单位及资质

171.2坐标和高程系统17图幅规格17测绘仪器18控制测量技术要求18界桩测量放样技术要求18河道管理范围线图绘制19数据信息化准备19测绘成果资料207桩牌设置及制作安装

217.1管理线桩（牌）及告示牌的设置

211.1管理线桩（牌）设置

211.2告示牌设置21界桩编号21桩牌安装技术

227.

3.1管理线桩（牌）

227.

3.2告示牌

247.4桩牌存档24附录A河道管理范围线、保护范围线示意图附录B XX河道、湖泊、水库和水利工程管理范围线桩（界）测量控制点成果表附录C XX河道、湖泊、水库和水利工程管理范围线桩（界）测量已知点检核表附录D河道管理范围线图表示方式附录I河道、湖泊、水库和水利工程管理范围划界测量移位界桩点之记附录J河道、湖泊、水库和水利工程管理范围线桩（界）成果表1总则为统一河道、湖泊、水库和水利工程管理与保护范围划界技术，保证划界成果质量，特制定本规定本规定适用于江苏省河湖和水利工程管理与保护范围划定工作，其中河湖包括河道、湖泊、水库，水利工程包括堤防、水库大坝、涵闸和泵站本规定主要针对河湖和水利工程管理与保护范围划界工作，关于权属范围的相关技术要求按国土部门的有关规定执行本规定中的划界河湖和水利工程范围为列入省骨干河道名录和省湖泊保护名录中的河湖水库、涵闸站等各类水利工程，包括727条省骨干河道、137个列入江苏省保护名录湖泊的管理范围，国有水管单位管理的闸站及水库各市县结合当地河湖和水利工程的管理需求，可进一步拓展河湖管理范围与水利工程管理与保护范围划定工作的河湖和水利工程范围，拓展的河湖和水利工程可参照执行本规定对划界的成果数据入库格式做了基本要求，对成果数据的信息化整合和应用另行规定设计洪水分析计算对象，主要为缺少设计洪水资料的山丘区无堤防河道、无设计洪水分析成果的水库和湖泊河道、湖泊、水库和水利工程管理与保护范围划界流程包括编制实施方案、符合性审查、实施方案批复、组织实施、成果抽检、成果验收、资料整理归档、成果移交等程序组织实施应按以下工作流程进行

1、收集整理河道、湖泊、水库和水利工程管理范围110000及以上比例尺的地形图、

0.3米精度的正射影像航拍图

2、以地形图为底图，可辅以高精度正射影像图，采用内外业方式，先进行图上作业，完成管理范围线布置，在一定间隔和拐点处预布界址点；再通过外业根据设计图纸对管理范围线和界址点现场测量放样，复核成果

3、管理范围线桩（牌）及告示牌制作与安装

4、根据实地放样情况，在管理范围线外一定区域利用内业划定保护范围线形成管理（保护）范围界线及界址点设置平面图

5、编制划界报告（包括报告书、管理（保护）范围界线及界址点设置平面图、控制点成果表、移位界桩点之记、界桩（告示牌）成果表、界桩（告示牌）身份证），划界报告编写提纲见附录H第

2、第3流程可同步或交替进行河道、湖泊、水库和水利工程管理保护范围划界成果按照每年下达的实施计划分别编制，其成果为《XX县（区）XX年度河湖和水利工程管理与保护范围划界报告》和相关附件及图件（含电子版和纸质件），以及现场设置的“桩、牌”河湖和水利工程保护范围根据省级以上政府规章、市县人大公布的地方性法规、市县政府出台的政府规章等，参照堤防、水闸、水库等工程管理技术规范划定省级以上政府规章、市县人大公布的地方性法规、市县政府出台的政府规章等都未明确保护范围的，本次可暂不划定保护范围对已划界、己埋桩的河道、湖泊、水库和水利工程管理范围进行复核，对不满足要求或不切实际的本次应予以修正，基本满足要求的维持现状管理保护范围划界工作除执行本标准外，还应按照国家和江苏省的相关法规、文件、规范和标准的规定执行2术语下列术语适用于本文件

2.1河口线本规定中的河口线为河道两侧地面与迎水侧河坡的交线指河道、湖泊、水库和水利工程管理或保护范围的外边线指为河湖水库生态健康、行洪畅通、河势稳定和水利工程安全而划定的河湖和水利工程管理区域，包括水文、观测等附属工程设施和水利工程管理单位生产生活用的管理区

2.4保护范根据水利工程的重要程度、堤基土质条件等，在水利工程管理范围的相连地域划定水利工程安全保护区作为保护区域

2.5权属范河道、湖泊、水库和水利工程管理单位或其主管机关向县级以上国土资源主管部门提出管理范围内的土地权属登记申请，由县级以上国土资源主管部门核准并发给《土地使用证》，设立界桩，取得土地使用权的范围管理范围线指河道、湖泊、水库和闸站工程管理范围的外缘控制线已进行权属登记的权属范围，比法规及规范性文件规定的管理范围大的河湖和水利工程，以权属范围的外缘控制线作为管理范围线保护范围线指水利工程保护范围的外缘控制线排水沟、顺堤河沿堤后顺堤向开挖的截渗、排水的沟、河桩、牌划界时现场设置的标志物及宣传警示用的告示牌“桩”指河道、湖泊、水库和水利工程管理范围县界址标志物，“牌”指各级人民政府告示牌河道河河道堤（岸）起止地点河道（堤防）管理河道（堤防）保护名称道等级（段）长度（米）别范围线范围线距背水侧堤脚（米）其他标准管理范围线外距离（米）其他标准12345678910左右左右河道名称河道等级河道（段）长度（米）堤（岸）别起止地点河道管理范围线备注设计洪水位（米）最高洪水位（米）12345678左右左右河道名称河道等级河道（段）长度（米）堤（岸）别起止地点河道管理范围线备注距河口距离（米）其他标准12345678左右左右湖泊名称岸线起止地点湖泊管理（保护）范围线湖泊堤防管理范围线湖泊堤防保护范围线备注设计洪水位（米）距河口距离（米）其他标准长度（米）距背水侧堤脚距离（米）其他标准管理范围线外距离（米）其他标准123456⑺891011水库名称水库等级库区管理范围线库区保护范围线水库大坝管理范围线水库大坝保护范围线备注校核洪水位（米）其他标准标准大坝长度（米）距坝脚/坝两侧距离（米）距坝脚/坝两侧距离（米）123456789工程名称工程等级管理范围线标准保护范围线标准备注12345工程起止地点长度（米）管理范围线标准保护范围线标准备注12345序号点名XMYMHM备注序号点名检测数据/检测点已知数据坐标及高程较差点位较差XYHA位△位△位12345678牌名（编号）X义河左（右）XX号所在河名具体地点（如XX镇XX村旁）点位参数XYH坐标系统2000国家大地坐标系高程系统1985国家高程基准点位略图管理线牌近景管理线牌远景备注点名（编号）河道左（右）图幅号所在地名交通线路点位参数XYH坐标系统2000国家大地坐标系理论位置高程系统1985国家高程基准实地位置移位距离米移位说明因理论桩位处于无法埋设，实地沿管理界线垂直向河道外（内）侧移位米埋设点位略图（表示出界桩点与河道及相邻点之间的关系，理论位置与实地埋设桩位的相对位置及准确距离）备注此河段实地已设置桩点移位指示牌桩名（编号）所在位置（地名）坐标高程移位备注XYH。
