宁波市采购中心

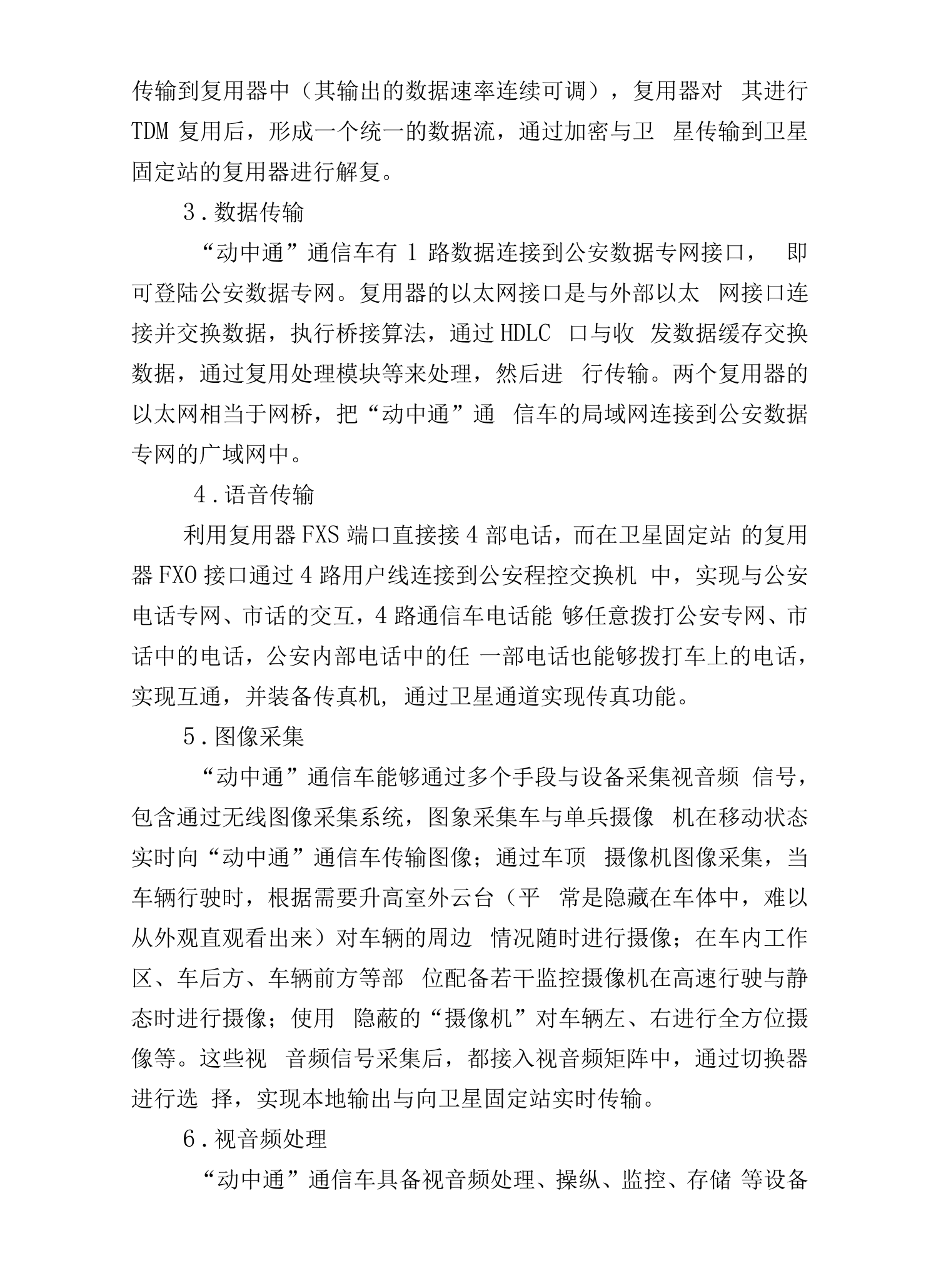

宁波市采购中心竞争性谈判文件采购项目宁波市公安局动中通卫星通信系统”采购采购编号NBZFCG2008135T宁波市政府采购中心二O八年传输到复用器中（其输出的数据速率连续可调），复用器对其进行TDM复用后，形成一个统一的数据流，通过加密与卫星传输到卫星固定站的复用器进行解复.数据传输“动中通”通信车有1路数据连接到公安数据专网接口，即可登陆公安数据专网复用器的以太网接口是与外部以太网接口连接并交换数据，执行桥接算法，通过HDLC口与收发数据缓存交换数据，通过复用处理模块等来处理，然后进行传输两个复用器的以太网相当于网桥，把“动中通”通信车的局域网连接到公安数据专网的广域网中.语音传输利用复用器FXS端口直接接4部电话，而在卫星固定站的复用器FXO接口通过4路用户线连接到公安程控交换机中，实现与公安电话专网、市话的交互，4路通信车电话能够任意拨打公安专网、市话中的电话，公安内部电话中的任一部电话也能够拨打车上的电话，实现互通，并装备传真机通过卫星通道实现传真功能.图像采集“动中通”通信车能够通过多个手段与设备采集视音频信号，包含通过无线图像采集系统，图象采集车与单兵摄像机在移动状态实时向“动中通”通信车传输图像；通过车顶摄像机图像采集，当车辆行驶时，根据需要升高室外云台（平常是隐藏在车体中，难以从外观直观看出来）对车辆的周边情况随时进行摄像；在车内工作区、车后方、车辆前方等部位配备若干监控摄像机在高速行驶与静态时进行摄像；使用隐蔽的“摄像机”对车辆左、右进行全方位摄像等这些视音频信号采集后，都接入视音频矩阵中，通过切换器进行选择，实现本地输出与向卫星固定站实时传输.视音频处理“动中通”通信车具备视音频处理、操纵、监控、存储等设备与功能根据工作区操作位布局使用可伸缩吊式安装专业液晶显示器（或者遮阳板显示器）、头枕式液晶监视器、联排显示器与16X16视音频矩阵等，实现视音频处理与监视.无线通信“动中通”通信车装配350兆无线常规中转台与集群车载台设备，配备天馈设备通过中转台构建本地5-10公里范围内的常规350兆通信系统，利用车载台接入350兆无线集群通信网.供电“动中通”通信车装配取力发电机、Ups电源设备，设置外接市电接口及有关操纵单元等辅助设备UPS选用机架式不间断电源1套，带旁路开关，设备用电须经UPS电源输出，UPS电池使用原厂机架安装式电池套间，具备有外供电源时优先使用市电功能与完整安全的交、直流配电系统，配备若干台电源时序操纵器，实现对车内设备外供电的一键开关.密码设备（用户提供）“动中通”卫星通信系统配备公安系统专用加密机，通过密码机实现加密通信，确保信息传输保密安全，安装使用环境符合密码保密的要求，并预留接口与升级位置.自主定位与导航当车辆在外执行任务时，操作人员能够掌握当前的准确时间（GPS时钟）与明白车辆行驶在什么位置，并可根据目标地选择最优的行进路线等等.集中操纵提供全车集成操纵系统，对全车各系统进行集中操纵，“动中通”平台与要紧设备共用一台计算机进行操作与监控，实时监控设备（惯导、操纵、信标机、频谱仪与复用器、编解码器等具有RS232的通信设备）的状态（正常、连接失败、报警），状态特殊时自动图像及蜂鸣器报警，并显示有关报警信息所有操纵使用全中文界面，操作简单、方便、易于掌握在预置设备参数完成情况下可实现一键启动.辅助设施按照实际需要，配备工作、生活必要的保障设施根据设备情况，配备足够功率的车载空调根据线缆容量与车内空间情况，合理配置车内全套强弱电的线缆盘，实现电源与视音频信号的延伸传输配备电讯工具组合套件、防水可充电式便携强光照明手电等辅助维修设备

（二）图像采集车图像采集车建设本着“先进、可靠、共享、有用、经济”的原则，充分考虑与“动中通”通信车对接，合理配备先进成熟的技术产品与系统设备，保证该车具有机动性强、系统可靠、功能完善、经济有用等特点.图像采集车能够灵活地安装与使用图传等有关设备利用无线移动图传发射设备实现对所采集图像向“动中通”通信车的实时回传.安装车载集群台，实现与集群通信系统通信.具备基本的生活设施与必要的安全防护装备，满足处置重大案事件通信保障的基本需要I、要紧设备配置（下列为本项目必需配置与要求，投标清单务必明确所有设备品牌、型号及配置）表二“动中通”通信车车体改装

一、总则（-）适用范围本谈判文件仅适用于宁波市公安局动中通’卫星通信系统”采购项目

（二）项目名称宁波市公安局动中通卫星通信系统”采购项目

（三）采购编号NBZFCG2008135To

（四）采购方式竞争性谈判

（五）谈判费用不管谈判结果如何，参与谈判的供应商自行承担所有参与谈判有关的全部费用

（六）联系方式宁波市政府采购中心郑先生TEL:0574-87283680FAX87282586；宁波市公安局信通处金先生TEL:0574-87062182；

（七）供应商一旦参与谈判，就被视为同意了本谈判文件的所有内容

二、谈判须知（-）供应商资格要求

1、符合《政府采购法》第二十二条规定的关于供应商的资格条件，同时具备

（1）企业注册资金在1000万（含）以上；

（2）承建过公安“动中通”卫星通信系统项目1个（含）以上，报名时提供合同复印件，投标时提供合同原件（不提供将做无效标处理）；

（3）投标人应是专业通信集成厂家，具有“动中通”卫星天馈系统设备研发、生产能力（出具厂家证明原件）

（4）本项目不同意投标人以联合体方式参加投标

（二）项目实施地点及竣工日期表三图像采集车及集成设备

五、设备技术要求与指标系统设备技术性能务必符合公安部《公安车载应急通信系统技术规范》（GA/T528-2005）要求，确保系统完整性、可靠性与先进性要紧设备在公安用户中已有应用实例

（一）“动中通”卫星平台技术基本要求

（二）车载卫星天线伺馈系统基本要求充分考虑增益、使用寿命与通信稳固性具体满足下列功能自动找星、自动跟踪、自动换星天线操纵系统具有手动操纵与微调功能实时显示天线的方位与俯仰转动角度天线馈源极化方向的自动跟踪与手动调整天线转动硬件限位与软件限位的报警保护功能能进行准确的自检测与报警及自保护具有动态初始对星功能静态初始对星时间应W2分钟初始对星精度应W2/100hp（0hp接收波束宽度）跟踪精度应W3/100hp信号遮挡恢复时间应W1秒方位跟踪范围应在全方位（无限）内俯仰跟踪范围应在20°-85°内极化跟踪范围应在±100内长时间（230分钟）遮挡不丢星大机动状态下不丢星（12秒内走完“0”字，25秒内走完“8”字

（三）卫星功放射频接口:WR-75波导；射频频率步进125KHz接收频率

12.25-

12.75GHz接收系统噪声温度＜120°K发射频率

14.0-

14.5GHz发射功率在4兆带宽情况下，保证

99.9%的可靠度功率稳固度、输出杂散、发射频率稳固度应符合亚洲卫星公司的入网要求功率调整范围20dB步进

0.5dB发射关闭抑制60dB最小

（四）调制解调器（MODEM）调制方式8PSK/QPSK数据速率384K至8M可调，1bps步进总相位噪声符合IESS308/309标准数据时钟源DCE/DTE可选数据端口EIA-

232、EIA-

422、V.

35、等标准数据接口

（五）多路复用设备至少4路有线电话，接口为RJ-n每路语音带宽为8K-16K可调2路数据，使用RJ-45接口1路图像，使用RS-

449、V.35接口可调整传输总带宽、图像带宽、话音带宽及数据带宽

（六）图像编解码器为了方便与公安部主站互联，按公安部统一要求配置

（七）车顶一体化摄像系统技术要求车顶摄像机参照公安部动中通车配置，一体化室外云台摄像机（wcc-261可另行推荐，需说明理由），安装在车外部可360度采集车外图像，配升降设备参照下列参数（A）车内摄像机要求（可调整，需写明理由）

1、驾驶区一体化云台摄像机满足高速摄录，500线以上，水平连续旋转，上下角度90度（

1801、项目实施地点宁波市公安局指定地点.

2、竣工日期详见需求说明

三、谈判响应文件要求

（一）要求

1、投标人应认真阅读谈判文件的所有内容，按谈判文件的要求提供谈判响应文件，并保证所提供的全部资料真实有效；

2、谈判响应文件的书面内容不得涂抹或者改写

（二）谈判响应文件包含下述内容

1、谈判响应函；

2、法定代表人授权书；

3、报价表；

4、项目实施方案；

5、项目实施计划；

6、技术指标、全面配置及售后服务承诺；

7、最近三年内完成的类似项目一览表；

8、资格证明文件1企事业单位法人证明（副本）复印件与税务登记证复印件；2供应商有能力提供软件产品与服务的证明材料；4供应产品与服务符合谈判文件规定的证明材料；5其他有关资质证明文件（若有）；6其他补充文件（若有）

（三）文件格式、语言、报价及计量单位

1、供应商应按谈判文件提供的格式要求编制；

2、所有材料、文件与来往信件应以简体中文书写（有关资料如不能提供中文材料，可提供英文材料）；

3、除技术规格另有规定外，计量单位应使用中华人民共与国法定计量单位;

4、投标报价、货款一律使用人民币结算；

5、投标报价为含税人民币价（包含运费与安装调试等费用），是指标的物到达用户指定地点并安装调试完毕验收后开发票的价格度自动反转），自动手动白平衡，信噪比〉50DB最低照度O.OlLux焦距长度

3.5-91MM光学变焦26*数码变焦12*

2、设备区摄像机要求1/4sonyHADCCD传感器，配广角镜头，水平解析度480TVLCDS自动操纵，自动日夜切换

3、车体后部摄像镜头内置红外线LCD距离50米，l/4sonyCCD水平解析度480TVL自动手动白平衡，信噪比〉50DB最低照度O.OlLux焦距长度

3.5-91MM光学变焦26*数码变焦12*自动日夜切换

（九）硬盘录像机与DVD刻录机选用硬盘录像机，DVR、DVS一体机，使用H.264图像压缩格式保障图像质量全面技术参数如下级联接口1个硬盘IDE接口4个IDE接口，支持8个IDE硬盘，配200G协议USB

1.1；支持U盘USB硬盘USB刻分辨率/刷新频率800X600/60HZ1024X768/60Hzo8个输入/4个输出；电源90〜135VAe或者者180〜265VAC47〜63HZ功耗20W〜42W不含硬盘可播放牒片DVD-RAM/-R/-RDL/-RWDVD-VideoDVD-AudioCD-Audio（CD-DA）VideoCDO录制格式DVD视频录制格式

（十）16*16复合视频与立体声音频矩阵切换器要求

1、MAV1616复合视频路由16X16矩阵切换器

2、音频路由16X16o

3、操纵串行操纵RS-232或者RS-422操纵协议9600波特，8位，1个停止位，无奇偶校验连接器9针D形插座程序操纵Extron用于Windows®环境的操纵程序，Extron简单指令集指令TM）J

（十一）车载式空调顶置一体空调系统该系统使用一台车载式的空调，军品级或者进口，具有制冷、制热、通风功能，能够保证车内工作环境的舒适性，以满足工作人员长时间工作的要求要紧技术参数制冷量3600W制冷消耗功率1080W制热量4000W制热消耗功率1060W电源AC220V/50HZ

六、对车体改装有关要求

（一）改装方案与企业要求具有行驶中进行通信、传输的功能能够提供1人与2人操作位两套方案车辆改装厂家务必是中华人民共与国国家改革与进展委员会（或者原国家经贸委国家汽车工业局批准有效期内）批准的具有车辆改装生产资质的企业投标方务必在投标书中，明确本项目车辆改装厂家（如提供备选厂家，注明是否可由用户选择），车辆改装厂家要求已生产一辆以上公安动中通卫星通信车的厂家投标人明确在浙江宁波是否有服务与技术支持机构

（二）车辆改装技术要求

1、改装规范未经汽车生产厂许可不得更换汽车底盘的发动机、传动系、制动系、行驶系与转向系等关键总成改装符合国家有关标准

2、车体1）车体改装应符合国家与行业相应标准，符合公安交管部门有关规定2）应能保证车体系统在通常城市道路与公路正常行驶及低速越野行驶3）根据汽车底盘与用户要求对整车进行合理的布局设计轴荷分配及左右配重应合理满载时，总载重量应有至少20%的余量4）车体改造完成后应进行整车性能测试，行驶测试、重（中）心平衡测试、雨淋测试（车体改装后雨淋30分钟，系统集成后雨淋60分钟）等，并提交测试报告5）整车设计使用年限在15年以上车体改装部应做相应的防锈、防腐处理，能够习惯沿海环境6）汽车制动性能、噪声、排放性能应满足通常国际通信车辆标准7）通信车的稳固性、平顺性等性能应不低于原车设计指标8）车体应具有防静电措施

3、车厢1）设备与操纵面板布置合理、美观大方，便于操作使用便于设备的安装、检修与保护2）设备操作间应至少1个操作席位车内布局应符合人体工程学要求

4、车内1）车内应有隔音、保温、防水、防尘、换气、通风措施，并达到相应的国家标准2）车内饰美观、大方、有用、具有现代感、中高档内饰标准，使用实木装饰，具体木样须在实施中与用户商议后确定3）车内安装19英寸标准机架，满足所有设备安装需要，并有一定扩展能力4）操作席应舒适、稳固，能与车体固定，在行驶过程中不应产生任何松动与损坏5）壁毡、地板等车体内饰材料及辅料需使用进口阻燃、防静电、环保材料，不含甲醛与苯等有害物质地板应防油、防滑驾驶区、操作区及发电机仓应配备干粉灭火机6）车厢内壁走线槽与装置应牢固平整，接缝平直车内饰、内壁装饰后应无螺钉孔与钾钉孔7）通信设备及其附属设备应与运载车辆牢固安装，车内设备机架应有独立减震装置，确保行车时设备安全，要能保证通信车在三级公路正常行驶与低速越野行驶时产生的震动不影响停车后通信设备的使用性能需提供整个系统的抗震加固方案与图纸8）操作区与天线舱之间具有较好的防辐射，并具有较好的隔热、隔音与防尘，具有良好的密封性能，关闭门窗后应严密防雨、防尘与隔热9）车内配有害气体告警装置，以防操作人员长时工作车内空气净度下降引起对身体健康的影响10）车内高度应能使操作人员方便进出与操作保护

5、车外1）整车外观基本保持原车结构，表面整洁无钾钉2）在风沙、雨淋条件下或者尘土路面运输后，车厢外部设备能正常工作，活动件无卡滞现象3）在车厢内部应有与外部系统连接的有线接口箱，标明相应的接口类型（包含综合电缆、网络、软光纤等）无线接口预留传输设备位置与预埋有关线缆4）车身外饰图案由投标方提供参考图饰，用户确定图饰方案，投标方喷涂施工5）电缆仓门预留缆线出口6）所有车厢外接口均需进行防水处理，达到6MM/MI以上的要求7）车体外饰应选用进口油漆，电脑调漆，按照严格的喷漆工艺经烤漆房烤漆处理投标方应提供本厂烤漆房照片与参数

6、车顶1）车顶应保持排水系统流畅，无任何积水；车顶应做防滑处理2）车顶设备布局合理，避免设备间的相互影响及各通信系统间的相互干扰卫星天线区的车顶应使用特殊材料，无金属结构，以保证卫星信号的发送与接收

7、车辆行驶1）改装后，车辆在

一、二级公路上行驶速度在120KM/H以上，三级公路上行驶速度不低于50KM/H四级路面公路行驶速度不低于30KM/H系统设备不出现任何松动与损坏满载爬坡能力不小于15度2）具备习惯国内路面行驶的抗震性能3）所有工具、配件及其他物品均应在储物柜等位置安放，在行驶中不可能掉出4）系统设备、机架、车厢的加固能够承受90KM/H的急刹车的附加负载

8、电气要求1）发电机应进行良好的电磁屏蔽处理，减少对其他设备的电磁干扰2）有完善的接地系统，电源地、信号地与防雷地应分别设置各接地线规格应满足相应的要求3）防电磁干扰、防静电，满足国家电磁环境兼容性标准

七、系统设计、施工进度及验收要求

（一）设计要求

1、请根据用户需求与采购要求进行全面方案设计、分析论证并向用户提供最优方案设计方案中应包含设备选型链路计算、设备选型分析、线路拓扑图等内容方案中重要的设备性能、特点及与同类产品相比的优缺点应做对比分析细化系统的各类功能及车辆改装方案，对实现这些功能及车辆改造所使用的关键技术与要紧措施做全面的描述

2、专业化设计系统性能、车辆性能、结构、布局、抗振、安全性等方面的设计要专业化、整体化，应符合国家或者军队有关标准及公安部有关规定要求提供的设备务必是先进的、成熟的知名品牌并提供产品说明书与证明文件、设备须符合的国际标准或者国内标准、使用这些产品的典型用户名单卫星天线、功放、调制解调器等关键设备，车辆改装使用的关键材料及设备务必具有原生产厂商的授权

3、系统具有先进的集中操纵设计，直观地显示设备工作状态，并可进行操纵操作

4、系统具有良好的防电磁干扰（EMC）设计、防辐射设计、配重设计、接地设计与防淋设计并提供检测报告

5、在车辆改装与设备集成之前，须及时提供施工方案（含时间表）、设计图纸、效果图与设备采购型号及配置，经用户书面同意后方可施工否则，后果由中标方自负

（二）施工进度与交货地点

1、合同签订生效后，中标方确保在一个月内提供图像采集车（车辆及设备）、表一第5项图传及非车载固定等设备；在三个月内（包含现场用户培训、测试、初验等半个月时间）完成项目全部设备的技术集成、车辆改装与调试，初验合格，交付用户并正常投入试运行

2、投标方应在投标书中提供全面施工计划与进度表

3、交货地点宁波市公安局

（三）系统验收投标方务必提出单项设备测试与整体测试方案系统安装完成后，中标方需提出测试计划，经用户确认后，方可按计划测试与验收系统验收按照下列三个程序来进行

1、设备出厂验收与中标方自检中标方应提供设备制造厂的出厂检验报告与质量合格证书与该设备为原装品牌设备证明文件或者资料；系统设备安装完毕后，要求对整机的性能进行检验，检验结果务必符合招标文件要求，与合同中有关条款，同时向用户提供自检记录

2、初验中标方在完成车辆改装、系统设备集成、在线调试与进行现场用户培训、测试等工作后，能够申请初验经用户同意后，中标方配合用户组织专家组，协助用户对整个系统按标书、有关规定等内容进行全面初验专家组与用户初验合格后，整个系统移交用户进行试运行初验收前中标方应按照有关技术文件要求向用户提供汇合成册的完整技术文件3套

3、终验系统移交用户后，进行为期6个月的试运行在试运行期间，如发现系统质量有问题，中标方应在24小时内无条件免费更换整机如无质量问题，试运行期后，中标方能够申请终验经用户同意后中标方协助用户组织专家组，会同有关部门对整个系统按标书、有关规定等内容进行终验终验合格后，整个系统正式移交用户使用

4、初验与终验收程序的验收文件各一式4份

5、上述验收费用全部由中标方负责

八、培训、技术支持及售后服务

（一）培训

1、在建设期中，中标方应安排使用单位的技术人员（6天*3名*3次）在施工现场开展督导调试培训等工作；在系统集成后、初验前，中标方提供全部设备使用操作手册，现场培训至用户认为能熟练操作为止；根据用户要求，中标方在其生产厂家为用户提供系统深度理论培训（5名技术人员X5天）

2、培训要求内容为本系统内各类设备（图传设备按指定要求实施）的基本通信原理、结构、技术性能、操作、保护、技术参数检测等；通过现场、系统等培训，应使受训人员全面熟悉系统结构、掌握操作、保护与基本技术参数检测方法等

3、培训费用上述培训食宿、本地交通、培训杂费等全部费用由中标方负责

（二）技术支持及售后服务

1、保修期为系统终验合格后的2年内（从终验合格签字之日起算）

2、保修期内，中标方对系统内各类设备非人为因素造成的故障免费及时修复或者更换，而修复或者更换后的设备的保修期从问题解决之日起重新计算，所发生的一切费用由中标方负责

3.尾款支付前在用户现场提供一次设备整体检测及调试

4、保修期满后，中标方应对系统设备提供终身维修，适量收取维修费用提供的零配件价格不得高于中标价格，若以后设备的市场价低于中标价，应以市场价为准，如遇国际汇率变动等特殊情况，导致零配件价格高于中标价格，中标方需出具有关材料予以说明

5、系统发生故障，中标方应做到24小时随时响应，到达现场时间不超过12小时，保证48小时内解决故障若不能到达现场，务必提出合理的应急解决方案

6、投标方在投标文件中对以上条款务必明确说明服务承诺

（三）特别提示

1、中标方务必满足用户需求而不增加建设费用投标人应确保其技术建议与所提供的设备的完整性、有用性，保证全部系统及时投入正常运行招标文件中遗漏了务必具备的设备、配件或者服务，请投标人在应标文件中指出，并提出解决方案供采购人、采购机构参考;中标人有义务保证采购人系统的完整性，如项目实施过程中因缺少设备、配件或者服务导致采购人系统无法正常运行，中标人须免费提供与解决

2、交货车辆务必是全新的（包含所有零部件、专用工具等），表面无划伤，无碰撞，各项技术指标完全符合国家监测标准及产品出厂标准

3、中标人务必保证车辆能上牌中标人所投车辆在交货时务必提供中华人民共与国国家进展与改革委员会公告目录里的检测车车型的有关资料并提供供应商的合法经营资质证明与车辆改装的合法证明，假如因资料不齐造成改装车辆未能上牌的，所造成的缺失由中标人负责车辆上牌需要交纳的车辆购置税、上牌等费用纳入系统总报价中，由中标人全部负责

4、付款方式与条件合同签订后10个工作日内预付35%交货并初验合格后10个工作日内付40%o终验合格后并提供全额发票，在10个工作日内付20%保修期后无质量问题付清余款

四、谈判的有关事项

（一）谈判响应文件的密封及递交时间1」谈判响应文件一式五份，其中正本一份，副本四份（副本可为正本的复印件），正本及副本应分别密封，在密封袋上标明供应商名称、谈判编号、谈判项目名称，并注明“正本”或者“副本”字样每一密封件封口上应注明“于2008年9月17日9:30时（北京时间）之前不准启封”的字样，并加盖骑缝章假如未按上述规定进行密封与标记，采购方对谈判响应文件的误投或者提早拆封不负责任

1.2上述谈判响应文件于2008年9月17日930（北京时间）前送达宁波市政府采购中心，宁波市海曙区苍水街79号机电大厦9楼0904室电报、电话、传确实投标概不同意，谈判响应文件提交后不予退回，逾期送达的谈判响应文件将不予受理

（二）谈判程序及成交原则

1、采购中心将构成由专家与采购方代表等参加的谈判小组，该小组将独立开展与供应商的谈判

2、供应商参加谈判的人员要求供应商的法定代表人或者全权代表（须出具法定代表人授权书）参加谈判

3、谈判开始时间2008年9月17日930（北京时间）

4、谈判地点宁波市海曙区苍水街79号机电大厦9楼，宁波市政府采购中心0903室o

5、谈判方式监标人在查验谈判响应文件密封情况后，由抽签确定讲标、谈判的顺序各供应商按照抽签顺序进行讲标，每家20分钟讲标结束后，谈判小组将在指定地点对所有参加谈判的供应商提交的谈判响应文件进行初审初审结束后，谈判小组将按照抽签确定的顺序依次与单一供应商分别进行谈判，谈判小组与单一供应商进行谈判的次数与时间视谈判时的具体情况而定

6、谈判内容技术部分（包含有关产品技术指标、满足采购要求情况、系统设计方案、车辆改装方案等）、商务部分（包含系统改装进度、竣工期（交货期）、付款方式、培训计划、技术支持、售后服务承诺等），如谈判内容有实质性

七、谈判响应文件有关格式

（一）谈判响应函致宁波市政府采购中心.（谈判单位全称）授权（全权代表姓名）（职务）为全权代表，参加贵方组织的.（采购编号、项目名称）竞争性谈判政府采购活动，并对该项目进行投标响应，为此，提交下述谈判响应文件正本一份与副本四份

1、谈判响应函；

2、法定代表人授权书；

3、报价表；

4、项目实施人员一览表

5、项目实施方案；

6、项目实施计划；

7、技术支持及售后服务承诺；

8、最近三年内完成的类似项目一览表；

9、资格证明文件；

10、其他补充文件；据此函，全权代表宣布同意如下

1、总投标价为（大写）元整人民币

2、假如我方中标（成交），将按谈判文件的规定履行合同责任与义务

3、我方已全面审查全部谈判文件，包含修改文件的有关附件，我们完全懂得并同意放弃对这方面有不明及误解的权利

4、我方同意提供贵方可能要求的与本次谈判有关的一切数据或者资料

5、我方同意，中标（成交）后如不按规定与用户签订合同，按规定所交的保证金被贵方没收

6、与本谈判有关的一切正式往来通讯请寄地址邮编:电话传真:谈判单位名称（公章）被授权代表（签字）日期:

（二）法定代表人授权书（谈判单位全称）法定代表人授权（全权代表姓名）（全权代表职务）为全权代表，参加贵处组织的项目（招标编号）的政府采购活动，全权处理政府采购活动中的一切事宜本授权书于年月日签字生效，被授权人无转委权，特此声明法定代表人（签字盖章）职务单位名称（公章）日期被授权人（签字盖章）职务全面通讯地址电话传真

（三）报价表项目名称;采购编号货币单位元（人民币）供应商名称（公章）授权代表签字注:.报价表中的内容务必填写完整并应简明扼要.供应商认为应当说明而本表中无相应栏目的，请在“备注”一栏中说明

（四）最近三年内完成的类似项目一览表项目名称^采购编号供应商名称（公章）授权代表签字注:.表中的内容务必填写完整并应简明扼要.供应商认为应当说明而本表中无相应栏目的请在“备注”一栏中说明.供应商也能够自行设计表格但需涵盖以上内容

（五）本项目实施技术人员一览表项目名称^采购编号供应商名称（公章）

（六）资格证明文件

八、评标标准及办法一）、评标原则

1、公平、公正地对待所有合格的投标人；

2、遵守《中华共与国政府采购法》等有关规定；

3、评标务必以招标文件中各项规定条件为准；

4、评标原则与方法可经评标委员会修改审定并通过二）、无效标凡出现下列情况之一的投标书将被视为无效标，不进入技术评议及综合打分.投标商未能通过资格审查的；.在评标过程中，投标人有企图影响评委行为的；.评委会认定投标价格明显不合理或者低于成本价的；.评委会认定的其他严重违法情况三）、废标废标是指该项目的所有投标者都为无效标或者有效投标不足三家四）、评标以招标文件要求为基础，考虑各项有关因素的影响，将有关因素以定量计算的方法转换成分数表示形式，以最高“评标分数”确定评标结果顺序本次招标的评标使用综合评估分法综合评估分法根据本项目招标文件的要求，按照本办法规定的内容与分值设置，对投标人的投标文件中的技术、商务等内容进行评分，最终得出该投标的总分；按评估分自高向低次序排出评标结果排序评标细则首先根据招标文件的完整性、有效性及资格等方面进行审查，通过审查的投标文件才能进入商务、技术评议

（一）评分标准投标价分值由招标机构工作人员计算后经评委会审核统一打分，各评委对除价格格外其他方面的每个评标栏目进行独立评估打分

（二）评分办法由评委对各投标人的投标文件进行批阅，然后对投标人进行询标与评议，并按以上指标（除价格部格外）进行记名打分.技术商务部分技术商务部分的评分，除明确给出评判标准的项目，各项指标得分的最小打分单位为

0.1分统计、汇总所有专家对每一份投标文件的评分，从中去掉一个最高分、一个最低分，然后用算术平均法求出每一份投标文件技术商务部分的平均得分O.价格部分先由评委会对各投标人的分项报价进行分析审查报标报价是否符合招标文件的基本要求，有无明显开口、漏项、漏量等情况，在取得基本一致的意见后进行判别对出现漏项、漏量情况的投标商由评委会提请投标商修正.最终得分与中标人的确定1）各投标人最终分按下列方法进行计算最终得分=技术商务得分+价格得分；2）各投标人的最终得分若出现并列分，则报价低的排列在前评标小组在审标、询标的基础上根据事先制定的评标办法对各投标人的投标文件进行评定，评出最高得分的投标人为推荐中标人根据采购项目招投标的规定进行资格后审，通过资格后审的推荐中标人将被确定为中标人；如未通过资格后审，则对得分次高的投标人进行资格后审，以次类推确定中标人后由招标机构向各投标商各发出中标通知书的调整，谈判小组将以书面形式通知所有参加谈判的供应商并进行后续谈判

7、在谈判中，谈判的任何一方不得透露与谈判有关的其他供应商的技术资料、价格与其他信息

8、评审因素

（1）供应商提交的设计方案与设备性能指标；

（2）供应商针对本项目所配备施工人员的数量与技术能力；

（3）供应商针对本项目的技术支持与服务承诺；

（4）供应商完成的同类项目业绩；

（5）供应商信誉

9、谈判小组根据符合采购需求、价格、质量、服务承诺等因素综合评分确定成交供应商

10、最低报价不能作为中标的唯一保证

11、有下列情况之一者将导致供应商失去谈判资格

（1）供应商提交的谈判响应文件或者在谈判过程中未能对采购需求作出实质性响应的；

（2）未按上述规定进行密封与标记谈判响应文件的；

（3）供应商在谈判过程中使用不正当手段，有可能影响谈判结果的

12、谈判结束后，采购中心将签发中标（成交）通知书，中标（成交）通知书及谈判中的所有文件、材料等均为签订合同的根据

13、谈判结束后，谈判小组不对谈判过程中的内容作任何解释，不退还谈判响应文件

（三）谈判保证金

1、参加本次竞争性谈判的供应商须提交谈判保证金人民币壹万元整（¥

10000.00）能够使用银行支票、或者汇票、或者现金等方式开户银行宁波银行天源支行帐号82360120111015009户名宁波市政府采购中心

2、保证金与谈判响应文件一起提交

3、未按规定提交谈判保证金的供应商将被拒绝参加谈判

4、成交供应商的谈判保证金，在按成交供应商谈判文件规定签订了订货合同后将自动转为履约保证金，项目履约完成后，赁验收报告在7个工作日内无息退还；未获得成交的供应商所提交的保证金将在采购中心发出中标（成交）通知书后7个工作日内无息退还

5、发生下列任何情况时，谈判保证金将被没收

（1）供应商在谈判文件中规定的谈判有效期内撤回其谈判响应文件的；

（2）成交供应商未能按谈判文件的规定签订合同的；

（3）成交供应商未能按谈判文件的有关规定交纳履约保证金的；

（4）在谈判响应文件中未提供真实有效的证明材料的；

（5）成交供应商以他人名义谈判或者者以其他方式弄虚作假，骗取成交的

（五）谈判响应文件的澄清.为了有助于谈判响应文件的审查、评估与比较，采购中心有权向投标人质疑并请投标人澄清其投标内容.重要的澄清应是书面的，但不得对投标内容进行实质性修改

五、其它特别提醒宁波市政府采购中心组织实施的项目不收取中标服务费

六、采购需求宁波市公安局“动中通”卫星通信系统建设需求本建设需求任务书的提出，旨在为宁波市公安局“动中通”卫星通信系统项目提供设计与建设根据

一、建设目的与内容为应对抢险救灾、处置突发事件、反恐与各类重大保卫任务，提高宁波市公安局指挥调度通信能力，根据《全国公安机关“动中通”通信车建设任务书》与《浙江省公安机关“动中通”通信车建设规划》文件规定，按照应急快速反应机制要求，建设一套符合实战需求、装备技术先进、与各类公安通信手段能有机衔接的“动中通”卫星通信系统，为各类勤务现场提供图像、话音、传真、数据等多种通信服务，实现勤务现场与后台指挥决策之间实时双向信息传输，确保紧急情况下能快速将勤务现场实况实时传至基地指挥中心，有效保障宁波市公安局在各类勤务工作中指挥调度流畅，为指挥决策层总揽全局、果断决策、正确指挥提供强有力的信息通信保障，提升公安机关应急指挥调度能力本建设项目使用卫星通信、微波通信、移动多媒体及车辆改装等多种技术，建设一套“动中通”卫星通信系统，构成多手段、多业务的移动通信平台，实现实时采集、处理各类勤务现场信息，通过公安部租用的“亚洲3s”通信卫星资源，实现“动中通”通信车与公安部、省公安厅卫星地面站之间图像、话音与数据等实时双向传输，并能够在物理上与公安视频指挥系统、公安语音通信网、公安信息网与无线通信系统等实现直连“动中通”卫星通信系统建设内容要紧包含.“动中通”通信车一辆及设备集成实现车辆在静止与行进中基于卫星系统的图像、数据、语音实时双向通信及固定图像采集、无线通信、移动办公等功能.图像采集车一辆及设备集成与“动中通”通信车配套使用，具备机动图像采集、通信保障等功能，并具备一定的独立工作能力，配备必要的无线通信、保障辅助等设备

二、建设原则与应用要求在严格按照浙江省公安机关“动中通”通信车建设“统一规划布局、统一技术规范、统一分级调度、全省资源共享”的总体原则基础上，遵从下列建设原则与应用要求

（一）建设原则.先进性与成熟性系统应使用当前先进、成熟的设备硬软件及车辆改装方案与技术，使用高质量、高可靠性的工艺材料与辅助保障设施，集成一个技术领先、工艺先进、运行可靠的移动通信指挥系统.实时性与有用性整个系统在静止与行进过程中实现动态不间断的图像、语音、数据等多媒体信息通信，整个系统易于操作、易于掌握、有用可靠.安全性与保密性整个系统安全性应充分考虑应对各类恐怖袭击的基本防范功能与信息安全、运行安全与外界因素等多个方面按要求安装加密设备，使需要保密的信息得以安全可靠地传输卫星天线应以自隐藏方式安装，车顶使用隐藏式摄像机，车体外面看不到任何设备、通信天线与明显的警用装备，改装后的“动中通”通信车与原车外貌基本相同.兼容性与可扩展性整个系统集成设计应充分考虑公安部现有卫星通信系统的技术体制与设备性能，注重与其适配性与兼容性随着技术的进展与用户新要求的提出，功能与结构上应具有可扩充性，包含硬件的兼容与软件的升级与扩充，并预留各类接口.标准与规范所有设备、软件、协议及车体改装务必符合国内外有关标准与公安部、省厅制定的技术规范，确保“动中通”通信车与公安部/省厅卫星地面站互联互通.专业化设计通信性能、车辆性能、结构、布局、抗振、三防、安全性等方面的设计要专业化、整体化，应符合国家或者军队有关标准及公安部有关规定要求

（二）应用要求本拟建的“动中通”卫星通信系统要紧为抢险救灾应急通信保障、处置突发事件、处置反恐怖事件、执行重大保卫任务等服务，应突出应急通信的特点，兼顾指挥调度、勤务保障有关需要，按照全省公安机关资源共享要求满足在全省乃至全国范围内使用的全天候气象条件

三、系统功能要求

（一）“动中通”通信车“动中通”通信车包含“动中通”卫星通信、本地图像采集传输、视音频处理、无线通信、设备监测与操纵、辅助设施、供电及安全保护等子系统.“动中通”卫星通信由“动中通”天馈系统、伺服系统、室外单元、卫星调制解调器、频谱仪、加密机、复用器、卫星电视接收机等构成，在静止与行进中通过公安部租用的卫星资源（亚洲3S）将1路图像、4路话音（含1路传真）、2路数据（供车内局域网接入公安专网与Internet）连接到公安部与省厅地面卫星接收站，分别接入公安视频指挥系统、语音通信专网与公安信息网，提供速率（双向）不低于4M的点对点或者点对多点卫星通信能力，实现远程实时双向传输功能“动中通”通信平台与所有设备共用一台计算机进行操作与监控，要求全中文系统操作界面与“一键启动”，在静止状态下可利用卫星传输信道方便地搭建各类现场通信环境，具备卫星电视接收功能.图像传输“动中通”通信车进行图像传输，传输带宽能够根据实际需要进行组合（2〜8Mbps）单向要求能够达到4Mbps车上的音视频信号通过图像编/解码器编码压缩，通过V.35口表一“动中通”通信车设备序项目设备数单备注号量位1动中通平台1套目前在全国公安动中通通信车已建实例中尚未达到本任务书图像传输要求的产品，需出具能达到指标要求的证明原件2卫星通信ODU1套按公安部要求配置，与公安部卫星主站互联互通LNB1个射频功分器1个卫星MODEM（含TPC）1台卫星网管MODEM1台网控适配器1台复用器1Za图像编解码器1台频谱仪1Za卫星电视接收机1台加密机1套主机由买方提供3专网通信转信台1套配车内外天线20m+X灵活可用，含写频线与软件集群车载台2台Motorola/mcx760配车内外天线灵活可用4图像采集视音频遮阳板显示器1显示器1Za大屏、可收缩/挂吊式头枕式监视器2台四联显示器1硬盘录像机1Za内置满足长时间存储要求工作硬盘诺干图像管理卡2块用于日常勤务现场图像管理、存储可直接输出视频DVD1台带光盘刻录车顶云台摄像机1套带云台操纵器针孔摄像机2套车尾高速摄像系统1套车后仓摄像系统1套车前/内高速摄像系统1套小型摄像机1部索尼HDR-SR12E另配FH100电池1快电话机1台电话传真一体机1台照相机（SONY1ZaA700P套机）无线话筒（MIC接收/发射机）1套有线话筒1套有源吸顶音响及监听耳机1套16X16视音频矩阵1台音视频分配放大器1Za网络交换机1台外接口扳（箱）2套车内/后或者侧各一5图传单兵高清无线图传设备（含车载逆变器）1对按省公安厅规划要求，配置比特（BitMobile）图传设备（含原厂培训、在投标时务必出具原厂针对本项目的书面授权与设备详单）接收机安装在车上，发射机配专用便携提箱同时，另行设计预留车载无线图传设备安装、天线、连线、矩阵接入等位置与布局便携式无线高清图传接收设备（含车载逆变器）1套专用管理显示终端1个专用网络视频管理平台1套高清便携式摄1套索尼PD190P另配加像机厚电池1快6操纵集中操纵系统1套笔记本电脑1ZaIBM/X61-7673配原装DVD光驱7车型福特E3501辆排量

5.4\V8含税、公告、上牌等全部费用序号系统设备名称数量单位设备规格说明1配取力水牛发电机1台

7.5KW以上，按整体需求设计、配置辅电助设施2系发电机原装安装架13统隔离变压器1台4智能充电机1台全自动智能充电机/12V、24V自动识别/智能操纵/充电电流6-30A可调/交流输入过流、输出短路及电池反接保护/电池容量显示/恒流、恒压、浮充智能三阶段/无过充危险/延长蓄电池寿命/工作温度-20至50摄氏度5免保护蓄电池要求充分考虑延时供电6强弱电缆与电缆盘配备合理长度的电源、音视频、网络、电话等线缆与缆盘7在线互动式UPS电源1台可为车载设备提供短时间延时供电8供电系统防雷器1套加防雷模块9系统接地1套10智能电量表1套液晶/指针11漏电保护、过电保护1套12配电箱1个配电板、防水插座、空器开关、接插件、指示告警灯等13辅助设备灭火器2套14倒车摄像、雷达、导航、显示屏等1套图像需接入视音频矩阵15车内照明系统1套DC12V16随车工具及工具箱2套17真皮操作座椅1-2个根据方案进行设计，能够提供二套方案18设备机柜19英寸设备机柜19标准机箱、面板、背板1套19英寸配制20车顶云台升降机构14与摄像机配套21基本配件与附件柜1套22电磁兼容1套23车载导航1套非固定式25玻璃钢波导天线罩制作玻璃钢天线罩（含罩模）126吸波材料1套27车辆改车顶改造1套在不切割车门条件下进行设计，做车体龙骨，车体前端车顶加固、加强、加预埋铁，车顶承重平台/车体前部/铝板合制围/导流设计/流线型28车体改制1套车身进行钢骨架加固，材料选用多种截面规格成型优质钢管，主骨架为20#钢/加工前都通过除油，除锈，磷化处理与干燥处理/焊接使用二氧化碳气体保护焊291套钢骨架与铝板之间使用粘接工艺，选用德国进口汉高品牌专用粘接胶，再结合钾接工艺/铝板粘接完成、停放24小时后再对焊缝进行打磨与冷锤平整处理/隔热处理，填充材料选用发泡，阻燃环保/前后泄水孔/天线固定安装/电缆走线孔301套空调系统风道改制311套卫星舱与操作舱间加装隔断/隔墙骨间填充硅酸铝棉隔热层/与车体接缝使用弹性材料密封/整舱左、右内侧加装镀锌板及辅助材料做整体屏蔽处理/操作舱车窗玻璃换装屏蔽玻璃，贴专用电磁屏蔽膜/侧门与车体间加装屏蔽胶条/特制工作台/工作椅/机架检修门使用金属材料装饰/与隔断间加装屏蔽胶条321套机架后设有接地铜排/机柜加减震/簧减震/预埋铁/车内铺木地板/外接口孔/设备舱车体侧壁加装镀锌板及金属丝网屏蔽处理/车辆后门、外接口门与车体间加装屏蔽胶条331车内装饰（实木）/车内表面贴进口阻燃防静电环保墙布/地板粘贴进口阻燃防静电环保地板341机柜滑轨机构/进口滑轨/锁止机构351车窗封盲窗、车门改制、车右侧加开外市电、信号接口门/空调风道改制36车身油漆及外观1套汽车专用油漆，外观根据用户要求，经用户确定后制作37综合布线1套车内基础布线，按电信标准与规范执行车内设备电缆与电源电缆使用明线暗装的方式，所有互连电缆均使用专用走线槽/走线槽内分层，电缆按类别分开走线避免线缆之间信号干扰/专用走线槽用铝板制做，且分层，具有一定屏蔽功能走线槽盖板可方便拆卸/前后舱之间加装滤波器电源接线使用接线排与电源插座两种方式/机架给设备供电使用接线排的方式连接，操作台等处设备都有220V多功能电源插座38电动支腿1套手自一体39设备箱1个可放置便携摄像机等机动设备40警示辅助系统1套警报器、频闪灯（隐藏式）等41顶置车载空调系统1套军品级一体化或者进口，有公安动中通车使用案例42全车设备安装1套全车设备安装/一次配电等43调试及检验1套系统供电调试、车辆道路测试、载荷分配测试等其他系统集成与技术服务培训

1、验收按培训、验收要求实施，需明确每项具体经费税金、工程、运输、保险等序号设备数量单位1越野车（丰田RAV4豪华版，含税、上牌等全部费用）1辆2原装先锋GPS导航、DVD、倒车摄像等1套3照相机（SONYA700P套机+75-300长焦镜一只）1台4集群车载台（Motorola/mcx760）1套5照明、警示系统（根据用户需求确定）1套序号项目指标要求1传输内容话音；数据；传真；图像2通信频段Ku波段上行14—

14.5GHz下行

12.25〜

12.75GHz3传输带宽2〜4Mbps可选（单向），双向可达至岭Mbps（务必提供有关检测证明原件或者已验收公安动中通应用实例）4通信体制FDMA-SCPC5增益务必满足发射增益》40db接收增益》

39.5（务必提供有关检测证明原件或者已验收公安动中通应用实例）6信道编码使用前向纠错编码7调制方式QPSK8误码率门限值Eb/N0=4dB时，BER1X1079与公安部的兼容性能够互联互通图像、数据、话音10工作温度-20℃―+55℃11储存温度-40℃〜+55℃12工作湿度95%±3%25℃13振动条件正弦振动5〜500Hz加速度

2.1g14冲击条件峰值加速度20g瞬态持续时间11ms15具备防水、防雨能力淋雨强度6mm/min16行驶速度一级路面2120km/h；二级路面三80km/h；三级路面240km/h17传输质量图像业务电视图像分辨率最高550线话音业务M0S＞4级18时延图像＜3秒话音VI秒数据＜2秒19信号制式PAL625线传感器1/4英寸SonySUPERHADCCD水平清晰度480TVL最低照度O.OlLux（数字慢速快门）

0.003Lux（夜模式），l.OLux（30IRE）信噪比大于49dB（AGC关）水平旋转范围0~360°（连续）手动速度最大110°/秒预置速度最大120°/秒垂直旋转范围-45°〜90°手动速度最大60°/秒屏幕显示（OSD）摄像机地址、摄像机名称、区域名称与预置位置号码预置点63个电源AC24V5060/Hz

1.5ADC12V2A自动扫描8个（任意两个位置扫描）保安巡航8个（包含127个预置点）构造Die-cast铝制“0-Ring密封所有的内部部件均受氧护防锈的保护ID（摄像机地址）0-255个操纵RS-485波特率2400/9600bps工作温度-40°050°C湿度30%〜90%RH（无凝露）认证CEFCC序号名称价格备注12345678910合计序号项目名称项目时间年/月使用单位名称、地址及联系方式项目合同金额（单位万元）123456789序号姓名职位负责工作任务同类项目工作经历备注123456789序号材料名称份数要求1投标单位情况简介5原件2企事业单位法人证明5复印件3国、地税登记证5复印件4软件企业认证证书（若有）5复印件5软件产品著作权登记证（若有）5复印件6其他资格材料5备注上述材料均须加盖单位公章序号评审内容评分标准及分值得分1商务资质公司规模，公司信誉，质量管理，投标书情况等（其中企业资信证明1分，IS09001认证1分）注投标人应在投标文件提供与以上评分因素有关的证明文件复印件外，投标人投标时务必携带以上所有正本文件，以备待查假如投标人投标不能按评委会要求提供相应的正本文件，则此项不得分22投标人的有关业绩本项评分根据投标人提供的有关业绩很多于1个（以合同原件为准）23技术能力及技术力量公司技术力量及本项目实施人员能力（项目负责人与工程师务必已经被投标人聘用并在投标文件中提供有关证明文件）54培训及售后服务技术培训方案符合性、方案优化程度、完整合理，技术支持，故障响应时间，能对用户的要求及时做出响应；提供技术合作建议，本地化售后服务机构，有利于用户的承诺条件65投标方案响应

1、对招标文件的响应程度20是否按标书要求进行配置，技术指标是否符合公安部、省厅等文件规定

2、投标产品及方案优劣性30分所投设备的产地、品牌、规格、材料品质，投标方案的有用性、先进性、合理性，对方案讲解清晰，并提供有关检测报告506价格以所有有效投标人的经评审委员会修正后的第一次报价为基准，最低投标报价为基准价，得满分35分，其他投标报价得分=35X[1-（各有效投标人投标报价-基准价）/基准价]报价得分最低为0分35合计得分。
