还剩8页未读，继续阅读
本资源只提供10页预览，全部文档请下载后查看！喜欢就下载吧，查找使用更方便
文本内容:
1、已知坯料的化学组成如下ALOa为
92.川t%悔0为
1.5wt%SrO为l.Owt%Ca为l.Owt%SiO2为
4.5wt%o用原料氧化铝、纯滑石3MgO.4SiO
2.H2碳酸锢、燃烧高岭Al2O32SiO2＞氯化硅配制依据化学组成求出其质量百分组成A1BSi02MgOHQ分子量分别为
101.
960.
040.318碳酸锢中氧化褪含量为
103.6/
147.6氧化钙分子量56C6分子量为44答案需SrCOJ.42克；需CaCM.79克；需滑石
4.7克;需补高岭
2.77克；需补氧化铝
90.73克；合计
1.42+
1.79+
4.7+
2.77+
90.73=
101.41克配方质量百分组成为A12O
389.47%SrCO
31.40%CaCO；
1.77%高岭
2.73%滑石
4.63%
2、以BaCO.a、SrCCh、Pb.Qi、FezOs配料，试计算铁锢复合铁氧体Bao.45sm.dsPbo.O6Fe2O3配方的百分组成已知BaCO3sSrCCh、Pb3O
4.FezO的摩尔质量分别是
197.
3、
147.
6、
685.
6、
159.7o解L=
1136.
083、已知坯料的化学组成如下AI2O3为
93.0wt%MgO为
1.5\vt%SrO为l.Owt%SiO2为
4.5wt%用原料氧化铝、纯滑石3MgO.4SiO2HO碳酸锢、苏州高岭配制，依据化学组成求出其质量百分组成ALO3SQMgO成0分子量分别为
101.
960.
040.318碳酸锢中氧化锢含量为
103.6/
147.6o答案配方质量百分组成为:A12O
390.71%SrCO
31.41%高岭
3.19%滑石
4.68%
4、已知材料配方组成为1-yBaiCaxTiDySrSnCk若y取
0.01x取
0.04试计算BaCOa
197.
4、Ti
0280.I^SrC
0147.6CaCO式
100.
1、SnO215O.7lWJUSo分子量COM
4.0Ca
056.1解化合物BaCOaCaC03TiO，SrC03SnO2摩尔数
0.99X
0.
960.99X
0.
040.99X
1.
020.
010.01质量
187.
6093.
96480.
11.
4761.507总量
275.446百分含量
68.11%
1.44%
29.37%
0.54%
0.55%
5、某坯料的化学组成如下:AI2O3为
92.8wt%.MgO为57wt%、SrO为
1.Owt%、SiO为
4.5wt%用原料氧化铝、纯滑石3MgO・4SiO2・Ha、碳酸锢、苏州高岭配制；依据化学组成，求出其质量百分组成[A
1203101.
9、Si
0260.
0、MgO
40.
3、SrC
03147.

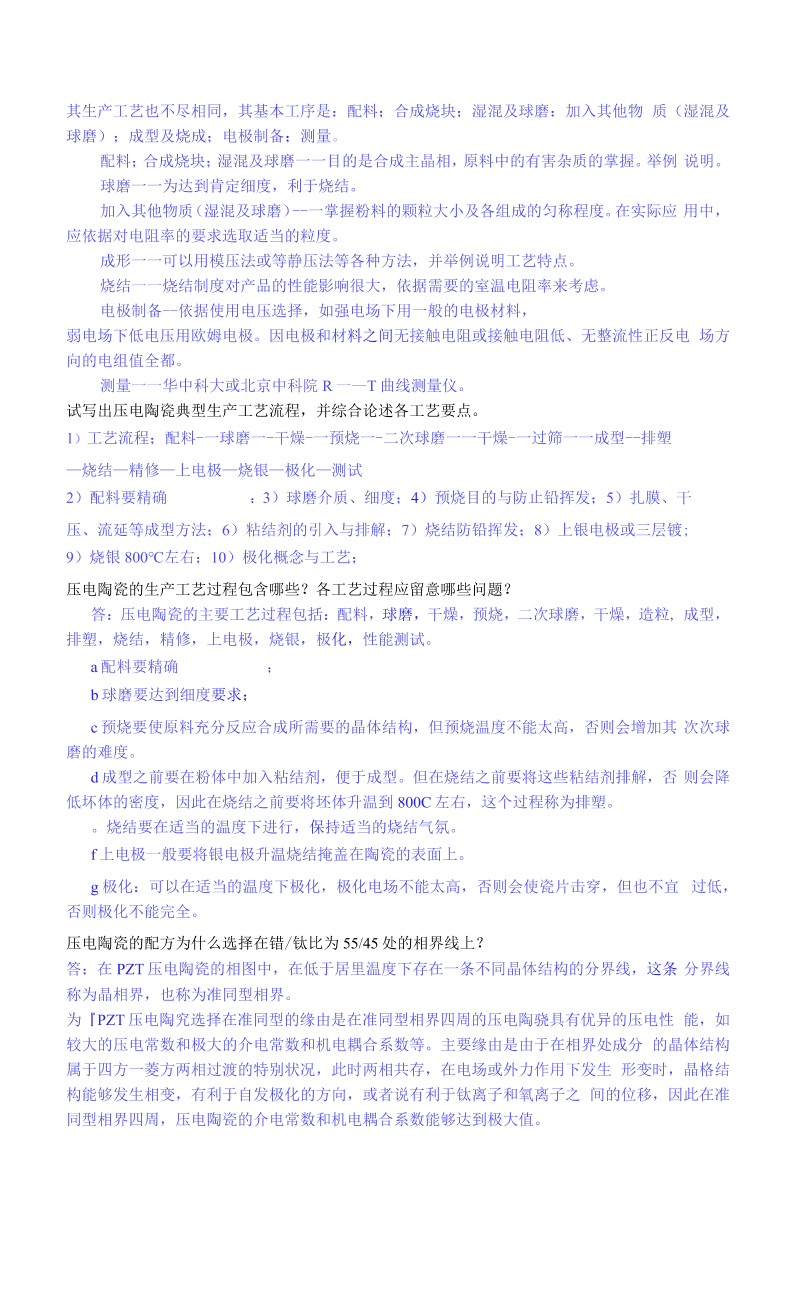

6、苏州高岭AkSZSiOz]状况当受到较低能量激发后，松弛电子则易于跃迁至导带，形成电子导带而使含钛陶瓷介电性能恶化因此，在含钛陶瓷的烧结过程中应保持氧化气氛烧结试写出单片陶瓷电容器生产工艺，并说明各工艺要点配料一球磨一预烧一成形一烧成一-被银一-烧银一焊引线一包封一测试要点说明试写出PTC陶瓷瓷典型生产工艺流程，并综合论述各工艺要点答PTC陶瓷的生产工艺，由于产品性能要求不同，配方不同，外形大小不同，成型方法不同，其生产工艺也不尽相同，其基本工序是配料；合成烧块；湿混及球磨加入其他物质（湿混及球磨）；成型及烧成；电极制备；测量配料；合成烧块；湿混及球磨一一目的是合成主晶相，原料中的有害杂质的掌握举例说明球磨一一为达到肯定细度，利于烧结加入其他物质（湿混及球磨）--一掌握粉料的颗粒大小及各组成的匀称程度在实际应用中，应依据对电阻率的要求选取适当的粒度成形一一可以用模压法或等静压法等各种方法，并举例说明工艺特点烧结一一烧结制度对产品的性能影响很大，依据需要的室温电阻率来考虑电极制备--依据使用电压选择，如强电场下用一般的电极材料，弱电场下低电压用欧姆电极因电极和材料之间无接触电阻或接触电阻低、无整流性正反电场方向的电组值全都测量一一华中科大或北京中科院R一—T曲线测量仪试写出压电陶瓷典型生产工艺流程，并综合论述各工艺要点1）工艺流程；配料-一球磨一-干燥-一预烧一-二次球磨一一干燥-一过筛一一成型--排塑—烧结—精修—上电极—烧银—极化—测试2）配料要精确3）球磨介质、细度；4）预烧目的与防止铅挥发；5）扎膜、干压、流延等成型方法；6）粘结剂的引入与排解；7）烧结防铅挥发；8）上银电极或三层镀;9）烧银800℃左右；10）极化概念与工艺；压电陶瓷的生产工艺过程包含哪些？各工艺过程应留意哪些问题？答压电陶瓷的主要工艺过程包括配料，球磨，干燥，预烧，二次球磨，干燥，造粒成型，排塑，烧结，精修，上电极，烧银，极化，性能测试a配料要精确；b球磨要达到细度要求；c预烧要使原料充分反应合成所需要的晶体结构，但预烧温度不能太高，否则会增加其次次球磨的难度d成型之前要在粉体中加入粘结剂，便于成型但在烧结之前要将这些粘结剂排解，否则会降低坏体的密度，因此在烧结之前要将坯体升温到800C左右，这个过程称为排塑烧结要在适当的温度下进行，保持适当的烧结气氛f上电极一般要将银电极升温烧结掩盖在陶瓷的表面上g极化可以在适当的温度下极化，极化电场不能太高，否则会使瓷片击穿，但也不宜过低，否则极化不能完全压电陶瓷的配方为什么选择在错/钛比为55/45处的相界线上？答在PZT压电陶瓷的相图中，在低于居里温度下存在一条不同晶体结构的分界线，这条分界线称为晶相界，也称为准同型相界为『PZT压电陶究选择在准同型的缘由是在准同型相界四周的压电陶骁具有优异的压电性能，如较大的压电常数和极大的介电常数和机电耦合系数等主要缘由是由于在相界处成分的晶体结构属于四方一菱方两相过渡的特别状况，此时两相共存，在电场或外力作用下发生形变时，晶格结构能够发生相变，有利于自发极化的方向，或者说有利于钛离子和氧离子之间的位移，因此在准同型相界四周，压电陶瓷的介电常数和机电耦合系数能够达到极大值解SrCh质量:1/
103.6/
147.6=
1.43滑石量
1.7/
0.317=
5.363滑石引入Ti入量:
5.363X
63.5/100=
3.41其余Sia由苏州高岭引入需高岭量100X
4.5-
3.41/
46.5=
2.344高岭引入氧化铝量:
2.344X
39.5%=
0.926需工业氧化铝量:
92.8-
0.926=
91.874四种原料总和
91.874+
5.363+
1.43+
2.344=
101.011则配方中氧化铝
90.95%；SrCOJ.42%；高岭
0.92%；滑石
5.31%
6、已知材料配方组成为:PbiMgsNbQo.Tio.gZro.xCh计算PbO
685.6Ti
0280.1Zr
02123.0NbA
266.0MgC0，
84.3的用量答案精确到小数点后其次位解Pb30MgCO.Nb2O5TiO2Zr02所用原料滑石（未锻烧滑石3MgO4SiO2HQ）、高岭土AkO〃SiO2H2O）依据各原料的质量百分比，求出其化学组成（分子量:A1Q为
101.9SiO为
60.0A馆0为
40.3BaCO为
197.4答案精确到小数点后其次位）解MgO质量数
58.2/
361.3*
120.9+
26.2/
379.3*
120.9=
19.48+
8.35=
27.83Akd质量数
3.9*
39.5=
1.54SiOz质量数:
3.9*
46.5+
58.2*
240.4/
361.3+
26.2*240/
379.3=
57.12BaO质量数BaCOa高温分解
153.4/
197.4*
7.8=
6.06Zr（）2质量数
3.9所用原料总量为
96.45化为全部原料的质量百分比为MgO
28.85%；Al2O.3l.6O%;Si
0259.22%;BaO
6.28%;ZrO
24.04%
8、某一电容器陶瓷配方是
0.64BaTiA+
0.36ZnO+O.5wt%MnC0b以BaC03Ti02ZnOMM%为原料，试计算其各原料的重量百分比？（原子量:Ti为
47.880为16Ba为
137.33Zn为
65.39C为12）所用原料为工业氧化铝（未锻烧）、滑石（未锻烧）、碳酸钙、苏州高岭土，求配料百分组成设各种原料为纯原料，其理论组成分别为碳酸钙CaO
56.03%、COM
3.97%、滑石Mg
031.7%、Si
0263.5%H
204.8%苏州高岭土Al
20339.5%^SiM
6.5乐山014%答采纳消元法计算表中计算所用原料总量为
1.78+
4.73+
2.15+
92.65=
101.31化为全部原料的质量百分比为:碳酸钙
1.78/
101.31X100%=
1.76%；滑石
4.73/
101.31=
4.67%高岭土
2.15/
101.31=
2.12%氧化铝
92.65/
101.31=
91.45%基本概念特种陶瓷包括结构陶瓷与功能陶瓷两大类；按用途和性能分，陶瓷包括传统陶瓷与特种陶瓷两大类特种陶瓷不同于传统口用、建筑卫生陶瓷的用于现代工业、高科技技术领域的陶瓷材料，亦称先进陶瓷、高技术陶瓷或精细陶瓷等包括采用其力学、高温性能等的结构陶瓷与及采用其特别功能的功能陶姿等等功能陶瓷种类多，如绝缘陶瓷、电容器陶瓷、压电陶瓷、敏感陶瓷、磁性陶瓷、生物陶瓷等就是典型的功能陶瓷；功能陶瓷采用材料的力学之外的性能的一类陶瓷材料，能表现出优异的电学性能、磁学性能、光学性能等如压电、热释电、热敏、气敏、湿敏、光敏、磁敏等以及其功能的耦合等等结构陶瓷包括轨化物陶瓷与非氧化物陶瓷两大类流延成型将粉体加入粘合剂混合成浆料，再把浆料放入流延机的料斗中，流经薄膜载体上形成膜坯95氧化铝陶瓷以刚玉为主晶相，氧化铝含量在95%左右的陶瓷材料，具备优良的力学性能、热学性能及其它功能性反应烧结通过多孔坯体同气相或液相发生化学反应，从而使坯体质最增加I孔隙减小，并烧结成为具有肯定强度和尺寸精度的成品的工艺部分稳定氧化错陶瓷是指在氧化偌中添加适量的可形成固溶体的氧化钮等物质，稳定四方氧化错晶体不相变从而在室温得到不相变的四方和立方氧化钻的混合物，称为部分稳定氧化错这种材料称部分稳定氧化错简称PSZ微裂纹增韧陶瓷材料中存在很多小于临界尺寸的微纹，这些微裂纹在负载作用下是非扩展性的，但大的裂纹在扩展中遇到这些裂纹时，使扩展裂纹转向，汲取能显，起到提高韧性的作用，称为微裂纹增韧表面强化韧化由于氧化错四方晶向单斜晶转变产生的体积膨胀，从而使表面产生压应力，起到强化和韧化的作用低膨胀陶在材料指膨胀系数的肯定值小于2X1（）-6/C的陶瓷材料蜂窝陶瓷有法律规范的孔结构的陶瓷材料，主要采用其特别的孔型结构，起到过滤、隔热、隔音、抗热震性等等性能的一类陶瓷材料复合材料由有机高分子、无机非金属或金属等几类不同材料通过复合工艺组合而成的新型材料既保留原组成材料的重要特点，又通过复合效应获得原组分所不具备的性能这种材料称复合材料敏感陶瓷材料•当作用于由这些材料制造的元件上的某一个外界条件，如温度、压力、湿度、气氛、电场、光及射线等转变时，能引起该材料某种物理性能的变化，从而能从这种元件上精确快速地获得有用的信号PTC效应正温度系数效应，即陶骁材料的体积电阻率随温度提升而提升的特性具缓变型、突变型等等PTC陶瓷具有正的温度系数的陶瓷材料（或随温度提升，陶瓷材料的电阻率增大的陶瓷材料）PTCR正温度系数热敏电阻是指具有电阻率随温度提升开头渐渐下降，达某一温度后，电阻率突然大幅度提升的特性的材料压电陶瓷向压电陶瓷施加机械应力或电场后，在压电陶瓷的表面消失电荷或陶凭沿极化方向发生形变，这种现象称为压电效应具有压电效应的陶瓷称压电陶瓷压电效应向压电陶瓷施加机械应力或电场后，在压电陶瓷的表面消失电荷或陶瓷沿极化方向发生形变，这种现象称为压电效应热释电陶宽因温度而引起表面电荷变化的陶笳（某些陶究）生物活性陶瓷能在材料界面上诱发特别生物反应，从而在材料和组织间形成化学键性结合的生物陶瓷梯度陶瓷材料:在同一材料内不同方向上由一种功能渐渐连续分布为另一种功能的材料称为梯度材料人工极化和自发极化人工极化就是在电场作用下使材料内的电畴沿电场方向取向的过程，其结果是材料内部的正负电荷中心产生偏离而消失极化而没有施加外电场的状况下，材料内部自行产生极化的现象称自发极化特种陶瓷常见的成形方法有—、—、—、—等静压成形、热压铸成形、轧膜成形、挤制成形等等瘠性料的塑化主要加入、和三种添加剂粘结剂、增塑剂、溶剂、和流延成形浆料中常见的添加剂分散剂、粘结剂、悬浮剂、增塑剂、溶剂等成形和成形是薄片状陶瓷坯体常见的成形方法流延成形、轧膜成形陶瓷烧结的传质机理主要有、、、O蒸发-分散、集中、粘滞流淌和塑性流淌、溶解-沉淀烧结机制包括、、、蒸发和分散、集中、粘滞流淌与塑性流淌、溶解与沉淀烧成制度包括、、、0升温速率、最高烧成温度、保温时间、冷却速度氧化铝陶瓷主要有三种晶型，分别是_、_和_a-Al2O3sP-AI2O3y-Al2O3—和—是两类典型的氧化物陶瓷材料氧化铝、氧化倍或氧化镁、氧化硅等等氧化错陶瓷主要晶型有
一、—和—三种单斜氧化倍、四方氟化错、立方氧化错陶在脆性改善的方法有
一、
一、—纳米复相、相变增韧、纤维补强陶瓷材料脆性断裂往往表现为_、和断裂瞬间、无先兆、暴发式氧化物和非氧化物陶瓷的硬度大，是因其晶体化学键多属一和一离子键、共价键含错的矿石，在自然界主要有—和—斜钻石、错英石非氧化物陶瓷有多和I一和—是两个典型碳化物陶骁、氮化物陶瓷或硼化物陶究复合材料主要由_和_两部分组成基体、增加体制作高强度、高韧性复合材料应满意、、、、采纳高强度、高模量的纤维或晶须;在制备条件卜纤维或的须的性能不退化:纤维或晶须与基体不发生化学反应;热膨胀系数要匹配，纤维的膨胀系数应略大于基体膨胀系数;纤维与基体间的结合力要适中，以达到拔出效应钎维补强基复合材料的补强韧化机理是、、、、负载传递:预应力效应;拔出效应;微裂纹化能最汲取;裂纹转向绝缘陶瓷材料主要强调该材料具有高的体积电阻率绝缘陶瓷有多项性能要求，一般要有___，__o高的体积电阻率、高的抗电强度、低的介电常数、低的介质损耗、满意要求的力学强度从材料的极化性能看，_陶骁和_陶瓷是常见的电容器陶瓷材料铁电陶宽材料、非铁电陶骁材料按不同的材料分，电容器的类型有很多种，_、—和—是常见的三种类型非铁电电容器、铁电陶瓷电容器、半导体电容器等等铁电陶瓷在点以下具有自发极化居里大容量电容器陶瓷材料要求具有的介电常数敏感陶瓷种类繁多，如，，，，就是典型的敏感陶瓷压敏、热敏、湿敏、气敏、光敏、磁敏感等等热敏陶瓷按R—T特性可分为、、、NTC、PTC、临界、线性铁电陶瓷适合于高频下使用所谓半导化，是指在禁带中形成—能级，即—能级和—能级附加能级、施主能级、受主能级和陶瓷半导化的两个有效途径掺杂、强制还原压电陶瓷人工极化过程中，初期是畴转向180L.生物陶瓷的主要类型有_、—和—三种生物惰性陶瓷，生物活性陶瓷，诊断陶瓷生物活性陶瓷包括、、三大类生基磷灰石、生物活性玻璃、生物降解陶瓷生物惰性陶瓷包括、、三大类氧化铝单晶或陶瓷、氧化钻、微晶玻璃铁氧体磁性陶究的主要晶型有_、_和_三种尖晶石型，磁铅石型，石榴石型氧化铝陶瓷材料性能优异，是目前韧性最好的陶瓷材料（X）氧化铝陶瓷既是性能优异的结构陶瓷，乂是性能优异的功能陶瓷材料
（4）主裂纹是指存在于材料中的不会自动扩展而破坏材料的裂纹（x）微裂纹是指存在于材料中的不会自动扩展而破坏材料的裂纹（V）Si-aN4的高温稳定型晶是a-Si3N4，p-ShN是其低温稳定晶型（x）氮化硅陶瓷有自润滑作用，与加油的金属表面相像（0化学共沉淀法可以制备钠米陶究粉（«）堇青石陶瓷是以堇青石为主晶相的陶瓷，其膨胀系数较大（X）堇青石陶竟是以堇青石为主晶相的陶醛，其强度高，热稳定性好（x）锂辉石是一种低膨胀陶瓷（V）o多孔陶瓷的显气孔率一般为15〜20%左右（X）基片用介质材料要求具有较高的介电常数和较低的体积电阻率（x）对电容器的正负温度系数进行补偿，以达到回路中电容值稳定，这种陶瓷电容器称温度稳定型陶瓷电容器（x）o高频温度补偿型介电陶瓷要求具有高的介电常数（x）体积电阻率大是敏感陶瓷必备条件（x）热敏电阻是一种电阻值随湿度变化的电阻元件（x）具有不对称性的晶体都肯定会产生自发极化现象（x）压电陶瓷只存在自发极化（X）压电陶瓷极化方向是由外电场方向打算的（所谓逆压电效应，就是对压电材料施加电场后产生形变的效应
（4）加一个外磁场，材料的磁性取向外电场的现象称人工极化（x）电畴是指铁电材料中极化方向全都的小区域
（4）所谓正压电效应，就是对压电材料施加电场后产生形变的效应（x）.磁畴是指磁性材料中磁方向全都的小区域（＜）磁滞回线所包围的面积的大小代表能量损失的大小
（4）抗菌陶瓷的杀菌方式主要是辐射灭菌（X）纳米粉体颗粒度常采纳哪种测试方法CoA、沉降法；B、筛分法；C、电子显微镜法；D、光学显微镜法硬度最高的陶瓷是A_o（A、立方氮化硼陶瓷；B、氮化铝陶瓷；C、氧化铝陶凭；D、碳化硅陶瓷）高密度氮化硅陶瓷选用哪种烧结方式最好（A、常压烧结；B、热压烧结；C、反应烧结;D、气氛烧结）纳米粉体颗粒度常采纳哪种测试方法CA、沉降法；B、筛分法；C、电子显微镜法；D、光学显微镜法半导体型介电陶瓷整体上具有很此的介电常数A、低；B、高；C、中等；D、很低铁电陶瓷适合于C频下使用A、高；B、微波；C、低；D、超高频介电常数更高的材料是J.（A、氧化错陶瓷；B、氧化钛瓷；C、钛酸钢陶瓷；D、氧化锌陶瓷）通过可以使绝缘陶究半导化（A、转变成型方法；B、化学计量比偏离；C、形成晶体；D、形成玻璃相）通过上可以使绝缘陶瓷半导化（A、转变成型方法；B、化学计量比偏离；C、形成晶体D、形成玻璃相）常见的压电陶瓷是》（A、钛酸钢；B、铁氧体；C、银钮酸锌；D、错钛酸铅）添加剂对烧结起哪些作用？
（1）转变点缺陷浓度，从而转变某种离子的集中系数;⑵在晶界四周富集，影响晶界的迁移速率，从而削减晶粒长大的干扰作用；
（3）提高表面能/界面能比值，直接提高致密化的动力；
（4）在晶界形成连续其次相，为原子集中供应快速途径；
（5）其次相在晶界的钉扎作用，阻碍晶界迁移固相烧结的推动力是什么？如何实现特种陶瓷的低温烧结？答推动力是毛细管压力实现方法
①引入添加剂、
②压力烧结、
③使用易于烧结的粉料改善陶瓷脆性及强化陶瓷的主要途径有哪些？主要途径有
①氧化错相变增韧；
②纤维（晶须）补强增韧；
③纳米陶瓷增加增韧；
④微裂纹增韧；
⑤颗粒弥散补强增韧（答前3种亦可）请叙述氧化错陶瓷应力诱导微裂纹增韧机理和微裂纹增韧机理？见前制作高强度、高韧性复合材料应满意哪吟要求？
①采纳高强度、高模量的纤维或晶须；
②在制备条件下纤维或晶须的性能不退化；
③纤维或晶须与基体不发生化学反应；
④热膨胀系数要匹配，纤维的膨胀系数应略大于基体膨胀系数；试叙述纤维增韧补强陶瓷的对纤维与基体的要求，说明为什么1）高强度、高模量的纤维或晶须（均大于基体材料），才能增韧补强2）在复合材料制备条件（如温度和气氛）下，纤维或晶须性能不退化材料性能整体不退化3）纤维或晶须与基体不发牛.化学反应才能产生更好的性能4）热膨胀系数匹配，最好是af适当大于am受到压应力5）在复合材料中，纤维与基体间的结合力以达到这样的程度为宜，即保证基体应力向纤维上的有效传递，又能使纤维从基体中有足够长度的拨出效果最好陶瓷材料制成PTC陶瓷材料有哪几个条件？
①晶粒半导化
②晶界适当绝缘化PTC陶瓷材料配方中常引入的添加剂有哪儿类？1）施主掺杂半导化添加剂；2）移动居里点的移峰剂；3）使晶界适度绝缘的添加剂；4）形成玻璃相汲取杂质的添加剂；［注多回答不扣分］在PTC陶瓷生产中常引入的添加剂有哪些？各有何作用答1）施主掺杂半导化添加剂；使晶体充分半导化2）移动居里点的移峰剂；将钛酸钏的温度突跳点移到达到满意使用要求的温度四周3）使晶界适度绝缘的添加剂；是PTC效应产生的必要条件4）形成玻璃相汲取杂质的添加剂；净化主晶格，使晶体半导化得以实现［注多回答不扣分］欲生产PZT压电变压器芯片，其材料主要性能要求是高Kp值，你如何选择该陶瓷的组成点，并说明理由？答案要点
1、PZT系压电陶骁，压电性好；应选择Zr/Ti比为55/45四周；
2、相界四周为两相共存区，铁电离子极易极化，Kp值高
3、且相界为始终线，性能不随温度而变化倍钛酸铅压电陶瓷的配方组成点为什么一般选取在Zr/Ti=55/45处？答案要点PZT系压电陶瓷，压电性好相界四周为两相共存区，铁电离子极易极化，Kp值高；且相界为始终线，性能不随温度而变化铁氧体的成型方法有哪些？（至少列出5利1）答
1、干压成型成型；2热压铸成型；3冲压成型；4注浆成型；5挤压成型；6磁场成型铁氧体材料的主要晶体结构类型有哪三种？按矫顽力可分为哪两类？尖晶石磁铅石和石榴石型按矫顽力大小分为软磁和硬磁两类铁氧体材料的主要晶体结构类型有哪三种？按矫顽力可分为哪两类（作图说明）？尖晶石磁铅石和石榴石型按矫顽力大小分为软磁和硬磁矫顽力He大的物质，由于消磁困难，称为永久磁石或硬磁材料，He小的物质，称为软磁性材料铁氧体的成型方法有哪些？（至少列出5种）答
1、干压成型成型；2热压铸成型；3冲压成型；4注浆成型；5挤压成型；6磁场成型试写出氧化铝陶瓷热压铸生产工艺，并说明各工艺要点答案要点
一、生产工艺原料锻烧-配方-球磨一真空和蜡制蜡饼一化蜡饼一热压铸成型一排蜡一烧成
二、工艺要点
①原料锻烧一使y—AbQa氧化铝转化为a—AI2O3加入硼酸，1450C形成硼酸钠挥发除钠，纯化氧化铝；削减烧成收缩；削减石蜡用量
②配方一达到氧化铝含量为95wt%左右镁系、钙系配方
③球磨—干磨，利于和蜡加入油酸助磨30-40小时
④真空和蜡制蜡饼一热料倒入蜡浆中，充分搅拌，排解空气
⑤化蜡饼一70-100C将蜡饼加热熔化成熔体
⑥热压铸成型一蜡浆倒入热压铸机，空气压力下将热浆压入冷钢模中，快速冷凝成型
⑦排蜡一蜡坯埋入吸附剂中，慢速升温将石蜡排解
⑧烧成1580-1650℃下烧成试写出氧化铝陶瓷基片生产工艺，并说明各工艺要点配料一制浆--流延成形一冲片切割一■排胶一烧成一整形要点说明试叙述氧化错增韧机理1）应力诱导微裂纹增韧2）微裂纹增韧3）表面强韧化分析Zr的相变增韧机理（要求用氧化错相变过程中的能量变化图来分析）
①当基体对t-ZrO向m-ZrO转变有很大的约束力时（曲线1）单斜晶反而比四方晶有更高的自由能，转变不行能发生，四方晶可以保存下来
②当有外力（△
1.”）作用时，由于外力的作用，部分解除了基体的约束力，转变才可以进行这时的转变称为应力诱发相变“马外应力的关系可写为产2AUa将上式代入得522AUt-AG”ct式中和£丁分别为诱发应力和相变引起的应变
③△Gchcm愈大，相变所作的功也愈大，汲取的断裂能也愈大稳定剂的加入，形成固溶体从而使△Gchem增加ZrO2相变过程中的能量变化试写出氧化铝陶瓷基片生产工艺，并说明各工艺要点配料一制浆--流延成形一冲片切割--排胶…烧成一整形要点说明试写出氧化铝陶瓷热压铸生产工艺，并说明各工艺要点答案要点
一、生产工艺原料锻烧-配方-球磨一真空和蜡制蜡饼一化蜡饼一热压铸成型一排蜡一烧成
二、工艺要点
①原料锻烧一使y—AI2O3氧化铝转化为a—AI2O3加入硼酸，1450C形成硼酸钠挥发除钠，纯化氧化铝；削减烧成收缩；削减石蜡用量
②配方一达到氧化铝含量为95wt%左右镁系、钙系配方
③球磨一干磨，利于和蜡加入油酸助磨30-40小时
④真空和蜡制蜡饼一热料倒入蜡浆中，充分搅拌，排解空气
⑤化蜡饼一70-100C将蜡饼加热熔化成熔体
⑥热压铸成型一蜡浆倒入热压铸机，空气压力下将热浆压入冷钢模中，快速冷凝成型
⑦排蜡一蜡坯埋入吸附剂中，慢速升温将石蜡排解
⑧烧成1580-1650C下烧成试写出95氧化铝瓷典型生产工艺流程，并论述各工艺要点Al203瓷的生产工艺，由于产品性能要求不同，配方不同，外形大小不同，成型方法不同，其生产工艺也不尽相同，其基本工序是原料煨烧一球磨一成形各类成型方法只要符合要求均可一烧结原料煨烧一煨烧的目的是使Y-A1转变为a-Al203并排解原料中的Na20等低熔点挥发物举例说明球磨一为达到肯定细度，利于烧结可以湿磨和干磨，干磨时加入「3%的外加剂，如油酸等可以防止颗粒粘结，提高球磨效率成形一可以用注浆法、模压法、热压铸、热压法及等静压法等各种方法，并举例说明工艺特点烧结一烧结制度对A1G瓷的密度及结构有很大的影响，从而也影响到产品的性能采纳高温快速烧结例如，在1750℃保温Imin烧结，可获得这种微晶结构对AI2O3瓷一般是在低于温度界限条件下，适当延长保温时间来进行烧结.第12章电容器陶瓷非铁电电容器陶瓷中，含钛陶瓷的生产过程中应留意哪些问题？答钛是一种变价金属元素，其外层电子为3d2和4s2由于4s层能级更低，更稳定，从而3d层更易失去电子，这样，P4+离子便简单获得电子被还原为Ti3+Ti2\在金红石瓷烧结过程中，假如氧气不足，则会消失TizCh或TiO结果造成在O-的节点上消失空位，或消失Ti，+离子的填隙缺陷结构，这些正电中心捕获结合松弛的多余电子而满意了电中性的平衡BaCO
30.45X1973=
88.
797.82%SrCO
30.45X
147.6=
66.
245.83%PH3O
40.1X
685.6+3=
22.
852.01%Fe2O36X
159.7=
958.
2084.34%摩尔数1/31/3*
0.3451/3*2/3*
03450.
4050.25质量1/3*
685.61/3*
0.345*
784.31/3*2/3*
0.345*
2660.405*
80.
10.25*
123.
0228.
539.
6930.
5932.
4430.75质量和
332.0质量百分比
68.
832.
929.
219.
779.
237、己知某坯料的化学组成如表所示化学组成烧滑石生滑石高岭土BaCO Zr02%
58.
226.
23.
97.
83.9解:BaCOs分子量
197.33；BaCQ.+TiO2分子量为
79.88；4TiO.-BaTi.O2将分子量为
81.39+CO/摩尔数
0.64质量
0.64*
197.334*
0.644*
0.64*
79.87ZnO
0.
360.36*
8126.
29204.
4729.6加和
360.06质量百分比
35.
156.
89、已知某坯料的化学组成如表所示
8.1外加
0.5wt%MnC
0.化学组成Al203MgOCaOSiO，%
93.
51.
51.04坯料组成％A1A
93.5MgO
1.5CaO
1.0Sid
4.0第一步，引入碳酸钙1X100/
56.03=
1.
781.0余
93.
51.5—
4.0其次步，引入滑石
1.5X100/
31.7=
4.
731.
54.73X
63.5%=
3.00余
93.5—
1.00第三步，引入高岭土
1.0X100/
46.5=
2.
152.15X
39.5%=
0.
851.00余
92.65—最终，引入工业氧化铝
92.
6592.65余—。
个人认证
优秀文档
获得点赞 0
