《不锈钢的焊接技术》课件

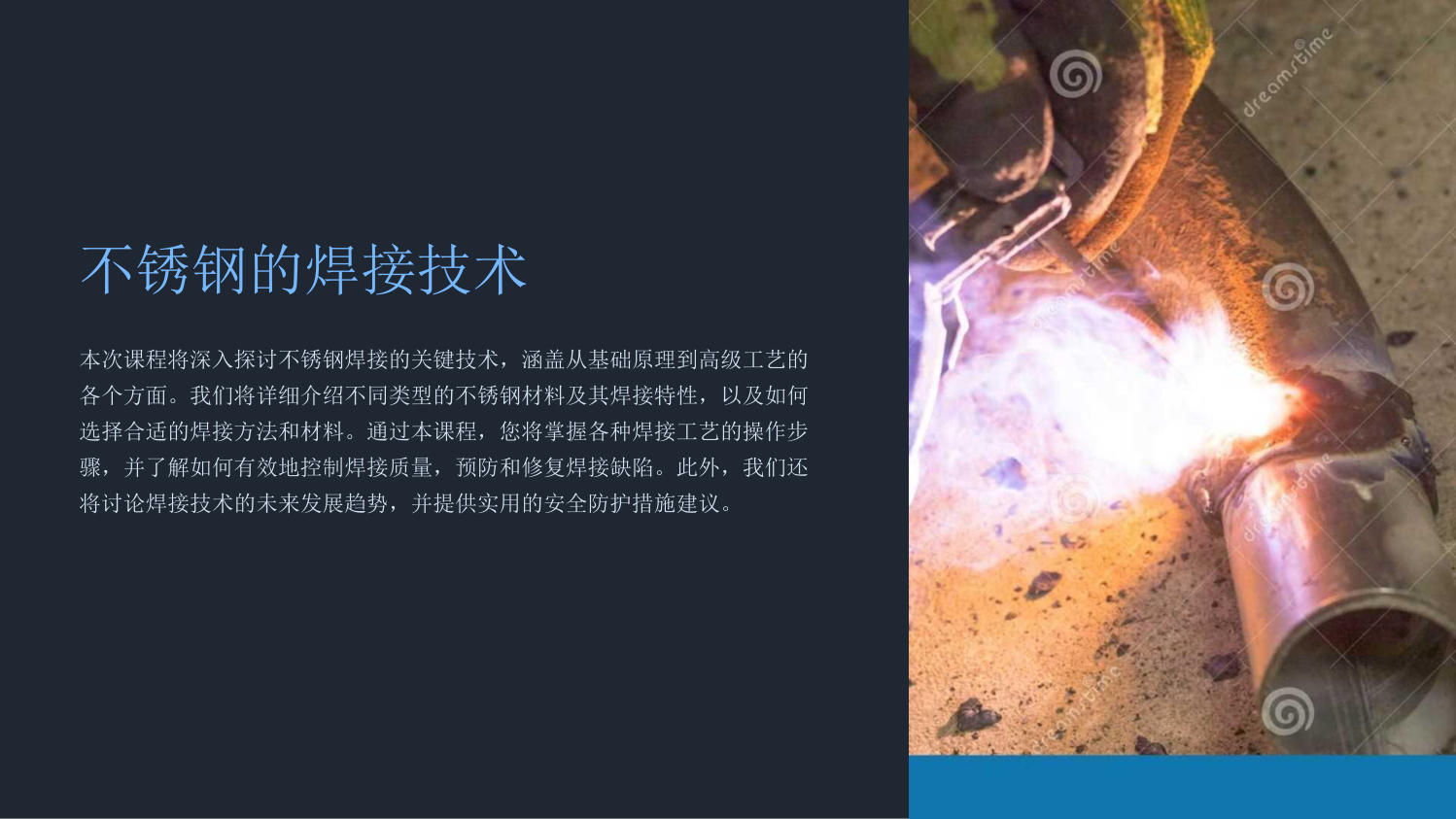

不锈钢的焊接技术本次课程将深入探讨不锈钢焊接的关键技术，涵盖从基础原理到高级工艺的各个方面我们将详细介绍不同类型的不锈钢材料及其焊接特性，以及如何选择合适的焊接方法和材料通过本课程，您将掌握各种焊接工艺的操作步骤，并了解如何有效地控制焊接质量，预防和修复焊接缺陷此外，我们还将讨论焊接技术的未来发展趋势，并提供实用的安全防护措施建议课程内容概述本课程旨在全面介绍不锈钢焊接技术，内容涵盖基础知识、焊接工艺、材料选择、质量控制和安全防护等方面我们将从不锈钢焊接的重要性及特点入手，逐步深入到不同焊接工艺的具体操作和参数设置通过理论学习和案例分析，帮助学员掌握不锈钢焊接的核心技术，提高焊接质量和效率此外，还将介绍焊接缺陷的预防和修复方法，以及焊接技术的发展趋势基础知识焊接工艺质量控制介绍不锈钢焊接的基本详细讲解TIG焊、MIG介绍焊接质量控制的关原理和特点，为后续学焊和SAW焊等不同焊接键要点，以及常见焊接习打下基础工艺的操作步骤和参数缺陷的预防和修复方法设置不锈钢焊接的重要性不锈钢因其优异的耐腐蚀性和美观性，被广泛应用于各个领域，如化工、食品、医疗和建筑等在这些应用中，焊接是不锈钢结构制造和连接的关键工艺高质量的焊接不仅能保证结构的强度和稳定性，还能确保其耐腐蚀性能，延长使用寿命因此，掌握不锈钢焊接技术对于提高产品质量、降低维护成本具有重要意义结构强度耐腐蚀性12确保焊接结构的强度和稳定性维持不锈钢的耐腐蚀性能，延长使用寿命应用广泛3满足化工、食品、医疗和建筑等领域的需求不锈钢焊接的特点不锈钢焊接具有其独特的特点，如线膨胀系数大、导热性差、易氧化等这些特点对焊接工艺提出了更高的要求例如，需要采取有效的冷却措施，防止焊接变形；需要选择合适的焊接材料和保护气体，防止氧化；需要控制焊接参数，保证焊缝的质量了解这些特点是进行高质量不锈钢焊接的前提线膨胀系数大导热性差易氧化易产生焊接变形，需采取冷却措施热量集中，易烧穿，需控制焊接参数需选择合适的保护气体和焊接材料不锈钢的种类和性能不锈钢根据其化学成分和组织结构，可分为多种类型，如奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢和双相不锈钢等不同类型的不锈钢具有不同的性能特点，如耐腐蚀性、强度和焊接性了解不同类型不锈钢的性能特点，有助于选择合适的材料和焊接工艺，保证焊接质量类型主要成分性能特点典型应用奥氏体不锈钢Cr、Ni耐腐蚀性好，化工设备、食焊接性好品工业铁素体不锈钢Cr强度高，耐应建筑装饰、汽力腐蚀车排气系统马氏体不锈钢Cr、C硬度高，耐磨刀具、轴承性好不锈钢焊接的基本原理不锈钢焊接的基本原理与普通金属焊接相似，都是通过加热使金属熔化并结合在一起然而，由于不锈钢的特殊性能，焊接过程中需要特别注意例如，需要控制热输入，防止晶粒长大和敏化；需要选择合适的保护气体，防止氧化；需要进行焊后处理，消除焊接应力掌握这些基本原理是进行高质量不锈钢焊接的基础加热熔化将金属加热至熔化状态结合使熔化的金属结合在一起冷却凝固冷却凝固形成焊缝不同焊接工艺的选择不锈钢焊接有多种焊接工艺可供选择，如TIG焊、MIG焊、SAW焊和SMAW焊等不同焊接工艺具有不同的特点和适用范围例如，TIG焊适用于高质量、小批量的焊接；MIG焊适用于大批量、高效率的焊接；SAW焊适用于厚板的焊接根据具体的应用需求选择合适的焊接工艺，是保证焊接质量和效率的关键TIG焊适用于高质量、小批量焊接MIG焊适用于大批量、高效率焊接SAW焊适用于厚板焊接SMAW焊适用于现场焊接和维修焊接前的准备工作焊接前的准备工作对于保证焊接质量至关重要准备工作包括清理焊接区域，去除油污、氧化皮和锈蚀；选择合适的焊接材料和保护气体；检查焊机设备，确保其正常运行；预热焊接区域，减少焊接应力做好这些准备工作，可以有效地提高焊接质量和效率清理焊接区域选择焊接材料12去除油污、氧化皮和锈蚀选择合适的焊接材料和保护气体预热焊接区域检查焊机设备减少焊接应力43确保焊机设备正常运行焊缝的形状和尺寸焊缝的形状和尺寸直接影响焊接结构的强度和稳定性常用的焊缝形状有对接焊缝、角焊缝和搭接焊缝等焊缝尺寸的选择需要根据焊接结构的受力情况和材料的厚度进行计算合理的焊缝形状和尺寸，可以保证焊接结构的强度和稳定性，延长使用寿命对接焊缝角焊缝搭接焊缝适用于对接连接适用于角接连接适用于搭接连接焊缝表面处理和检验焊缝表面处理和检验是保证焊接质量的重要环节表面处理包括清理焊渣、打磨焊缝和喷涂防锈漆等，可以提高焊缝的美观性和耐腐蚀性检验方法有外观检验、无损检测和破坏性试验等，可以发现焊缝内部和表面的缺陷及时进行表面处理和检验，可以有效地提高焊接质量和可靠性清理焊渣1去除焊缝表面的焊渣打磨焊缝2使焊缝表面光滑平整喷涂防锈漆3提高焊缝的耐腐蚀性进行检验4发现焊缝缺陷焊接过程中的注意事项焊接过程中需要注意许多细节，如控制焊接电流和电压，保持焊接速度均匀，防止过热和烧穿，及时清理焊渣和飞溅这些细节对焊接质量具有重要影响只有严格遵守操作规程，注意细节，才能保证焊接质量，提高焊接效率控制焊接电流和电压1保证焊接过程的稳定保持焊接速度均匀2避免焊接缺陷的产生防止过热和烧穿3保护焊接材料的性能及时清理焊渣和飞溅4提高焊接质量和效率焊接质量控制要点焊接质量控制是保证焊接结构安全可靠的关键质量控制要点包括选择合适的焊接工艺和材料，严格执行焊接操作规程，加强焊接过程的监控，及时进行焊后检验和评估只有全面加强质量控制，才能保证焊接结构的质量，延长使用寿命工艺和材料操作规程过程监控检验和评估选择合适的焊接工艺和材料严格执行焊接操作规程加强焊接过程的监控及时进行焊后检验和评估常见焊接缺陷及其处理焊接过程中常见的缺陷有气孔、夹渣、裂纹、未熔合和未焊透等这些缺陷会降低焊接结构的强度和耐腐蚀性对于不同的缺陷，需要采取不同的处理方法例如，对于气孔和夹渣，可以通过调整焊接参数和清理焊接区域来避免；对于裂纹，可以通过预热和焊后热处理来消除及时发现和处理焊接缺陷，可以有效地提高焊接质量和可靠性缺陷类型产生原因处理方法气孔气体未及时逸出调整焊接参数，清理焊接区域夹渣焊渣未及时清理加强焊渣清理裂纹焊接应力过大预热和焊后热处理焊工艺介绍TIGTIG焊（钨极气体保护焊）是一种高质量的焊接工艺，其特点是焊接过程中热输入可控，焊缝质量高，适用于焊接各种金属，包括不锈钢、铝合金和钛合金等TIG焊使用钨极作为电极，通过氩气或氦气作为保护气体，防止焊接区域氧化TIG焊可以实现精密的焊接，适用于对焊接质量要求高的场合高质量焊接热输入可控12焊缝质量高，适用于各种金属焊接过程中热输入可控保护气体3使用氩气或氦气作为保护气体焊工艺的适用范围TIGTIG焊工艺适用于焊接各种金属，特别是对焊接质量要求高的场合TIG焊可以焊接薄板、管材和精密零件，广泛应用于航空航天、医疗器械和电子设备等领域此外，TIG焊还可以用于焊接异种金属，实现不同材料的连接薄板焊接管材焊接适用于焊接薄板适用于焊接管材精密零件焊接异种金属焊接适用于焊接精密零件适用于焊接异种金属焊工艺的焊接参数TIGTIG焊工艺的焊接参数包括焊接电流、焊接电压、气体流量和焊接速度等这些参数对焊接质量具有重要影响焊接电流和电压决定热输入的大小，气体流量影响保护效果，焊接速度影响焊缝的形状和尺寸根据不同的材料和焊接要求，需要选择合适的焊接参数，以保证焊接质量50-15010-20焊接电流（A）焊接电压（V）根据材料和厚度调整影响焊接电弧的稳定性5-15气体流量（L/min）保证保护效果焊工艺的操作步骤TIGTIG焊工艺的操作步骤包括准备焊接材料和设备，清理焊接区域，选择合适的焊接参数，启动焊机，进行焊接，停止焊接，清理焊缝在操作过程中，需要注意安全，防止触电和烧伤只有严格按照操作步骤进行焊接，才能保证焊接质量和安全准备材料和设备选择合适的焊接材料和设备清理焊接区域去除油污和氧化皮设置焊接参数根据材料和厚度设置焊接参数开始焊接进行焊接操作停止焊接停止焊接并清理焊缝焊缝外观质量控制TIGTIG焊缝外观质量控制包括焊缝表面光滑平整，无气孔、夹渣和裂纹；焊缝形状均匀一致，尺寸符合要求；焊缝颜色正常，无氧化现象通过外观检查，可以及时发现焊接缺陷，采取相应的处理措施，保证焊接质量外观质量是评价焊接质量的重要指标表面光滑形状均匀颜色正常无气孔、夹渣和裂纹尺寸符合要求无氧化现象焊工艺介绍MIGMIG焊（金属气体保护焊）是一种高效率的焊接工艺，其特点是焊接速度快，适用于大批量生产MIG焊使用焊丝作为电极，通过氩气或二氧化碳作为保护气体，防止焊接区域氧化MIG焊可以焊接各种金属，包括不锈钢、碳钢和铝合金等MIG焊的操作简单，易于实现自动化高效率焊接操作简单12焊接速度快，适用于大批量生易于实现自动化产保护气体3使用氩气或二氧化碳作为保护气体焊工艺的适用范围MIGMIG焊工艺适用于焊接各种金属，特别是对焊接效率要求高的场合MIG焊可以焊接中厚板材和结构件，广泛应用于汽车制造、机械制造和建筑钢结构等领域此外，MIG焊还可以用于焊接异种金属，实现不同材料的连接中厚板焊接适用于焊接中厚板材结构件焊接适用于焊接结构件汽车制造应用于汽车制造领域建筑钢结构应用于建筑钢结构领域焊工艺的焊接参数MIGMIG焊工艺的焊接参数包括焊接电流、焊接电压、焊丝送给速度和气体流量等这些参数对焊接质量具有重要影响焊接电流和电压决定热输入的大小，焊丝送给速度影响金属熔化量，气体流量影响保护效果根据不同的材料和焊接要求，需要选择合适的焊接参数，以保证焊接质量100-30020-305-20焊接电流（A）焊接电压（V）焊丝送给速度（m/min）根据材料和厚度调整影响焊接电弧的稳定性影响金属熔化量焊工艺的操作步骤MIGMIG焊工艺的操作步骤包括准备焊接材料和设备，清理焊接区域，选择合适的焊接参数，启动焊机，送给焊丝，进行焊接，停止焊接，清理焊缝在操作过程中，需要注意安全，防止触电和烧伤只有严格按照操作步骤进行焊接，才能保证焊接质量和安全准备材料和设备选择合适的焊接材料和设备清理焊接区域去除油污和氧化皮设置焊接参数根据材料和厚度设置焊接参数启动焊机送给焊丝启动焊机并送给焊丝开始焊接进行焊接操作停止焊接停止焊接并清理焊缝焊缝外观质量控制MIGMIG焊缝外观质量控制包括焊缝表面光滑平整，无气孔、夹渣和裂纹；焊缝形状均匀一致，尺寸符合要求；焊缝颜色正常，无氧化现象；焊缝过渡平滑，与母材融合良好通过外观检查，可以及时发现焊接缺陷，采取相应的处理措施，保证焊接质量外观质量是评价焊接质量的重要指标表面光滑形状均匀颜色正常无气孔、夹渣和裂纹尺寸符合要求无氧化现象焊工艺介绍SAWSAW焊（埋弧焊）是一种高效率、高质量的焊接工艺，其特点是焊接过程中电弧在焊剂层下燃烧，焊接质量高，焊接速度快，适用于焊接厚板SAW焊使用焊丝作为电极，通过焊剂作为保护介质，防止焊接区域氧化SAW焊可以实现自动化焊接，提高生产效率高效率焊接高质量焊接12焊接速度快，适用于大批量生焊缝质量高，适用于厚板产自动化焊接3易于实现自动化焊接焊工艺的适用范围SAWSAW焊工艺适用于焊接各种厚板结构，如桥梁、船舶、压力容器和钢结构等SAW焊可以焊接碳钢、低合金钢和不锈钢等SAW焊广泛应用于重型机械制造和大型钢结构工程SAW焊的焊接质量高，可以满足各种苛刻的焊接要求桥梁焊接适用于焊接桥梁结构船舶焊接适用于焊接船舶结构压力容器焊接适用于焊接压力容器钢结构焊接适用于焊接钢结构焊工艺的焊接参数SAWSAW焊工艺的焊接参数包括焊接电流、焊接电压、焊接速度、焊丝伸出长度和焊剂用量等这些参数对焊接质量具有重要影响焊接电流和电压决定热输入的大小，焊接速度影响焊缝的形状和尺寸，焊丝伸出长度影响焊缝的成分，焊剂用量影响保护效果根据不同的材料和焊接要求，需要选择合适的焊接参数，以保证焊接质量300-80030-50焊接电流（A）焊接电压（V）根据材料和厚度调整影响焊接电弧的稳定性

0.3-

1.0焊接速度（m/min）影响焊缝的形状和尺寸焊工艺的操作步骤SAWSAW焊工艺的操作步骤包括准备焊接材料和设备，清理焊接区域，选择合适的焊接参数，铺设焊剂，启动焊机，进行焊接，停止焊接，清理焊渣在操作过程中，需要注意安全，防止触电和烧伤只有严格按照操作步骤进行焊接，才能保证焊接质量和安全准备材料和设备选择合适的焊接材料和设备清理焊接区域去除油污和氧化皮设置焊接参数根据材料和厚度设置焊接参数铺设焊剂均匀铺设焊剂启动焊机进行焊接操作停止焊接停止焊接并清理焊渣焊缝外观质量控制SAWSAW焊缝外观质量控制包括焊缝表面光滑平整，无气孔、夹渣和裂纹；焊缝形状均匀一致，尺寸符合要求；焊缝与母材融合良好；焊渣容易清理通过外观检查，可以及时发现焊接缺陷，采取相应的处理措施，保证焊接质量外观质量是评价焊接质量的重要指标表面光滑形状均匀焊渣易清理无气孔、夹渣和裂纹尺寸符合要求焊渣容易清理不同焊接工艺的比较TIG焊、MIG焊和SAW焊是常用的焊接工艺，它们各有特点和适用范围TIG焊适用于高质量、小批量的焊接；MIG焊适用于大批量、高效率的焊接；SAW焊适用于厚板的焊接在选择焊接工艺时，需要综合考虑焊接材料、焊接要求、生产效率和成本等因素，选择最合适的焊接工艺TIG焊MIG焊SAW焊高质量、小批量焊接，热输入可控大批量、高效率焊接，操作简单厚板焊接，焊接质量高焊接材料的选择焊接材料的选择对焊接质量具有重要影响焊接材料包括焊丝、焊条和焊剂等在选择焊接材料时，需要考虑焊接材料的化学成分、力学性能和焊接性能，以及与母材的匹配性只有选择合适的焊接材料，才能保证焊接结构的强度、韧性和耐腐蚀性化学成分力学性能焊接性能123与母材匹配满足强度和韧性要求焊接过程稳定可靠焊接材料性能要求焊接材料的性能要求包括化学成分与母材匹配，力学性能满足强度和韧性要求，焊接性能良好，焊接过程中电弧稳定，焊渣容易清理，焊缝无气孔、夹渣和裂纹只有满足这些性能要求，才能保证焊接结构的质量，延长使用寿命化学成分匹配力学性能满足要求与母材匹配满足强度和韧性要求1243焊缝无缺陷焊接性能良好无气孔、夹渣和裂纹焊接过程稳定可靠焊接材料的保存和使用焊接材料的保存和使用对焊接质量具有重要影响焊接材料应存放在干燥、通风和阴凉的地方，防止受潮和氧化在使用前，应检查焊接材料的质量，去除表面的油污和锈蚀在使用过程中，应按照规定的方法进行操作，避免浪费和损坏只有正确保存和使用焊接材料，才能保证焊接质量干燥存放防止受潮通风阴凉防止氧化检查质量去除表面油污和锈蚀正确使用按照规定方法操作焊接安全防护措施焊接作业存在一定的安全风险，如触电、烧伤、电弧辐射和有害气体等为了保障焊接作业人员的安全，需要采取必要的安全防护措施，如穿戴防护服、手套和面罩，使用绝缘工具，保持通风良好，设置安全警示标志只有做好安全防护工作，才能避免安全事故的发生防护面罩防护手套防护服防止电弧辐射防止烧伤防止火花飞溅焊机设备的选型和维护焊机设备是焊接作业的重要工具在选择焊机设备时，需要根据焊接工艺、焊接材料和焊接要求进行选择焊机设备应定期进行维护保养，检查电路、气路和水路，更换易损件，保持设备的正常运行只有选择合适的焊机设备，并进行定期维护保养，才能保证焊接质量和效率焊机选型设备维护更换易损件根据焊接工艺、材料和要求选择定期检查电路、气路和水路保持设备正常运行焊接工艺参数的设置焊接工艺参数的设置对焊接质量具有重要影响在设置焊接工艺参数时，需要考虑焊接材料、焊接工艺、焊接位置和焊接环境等因素焊接工艺参数包括焊接电流、焊接电压、焊接速度、气体流量和焊丝送给速度等只有合理设置焊接工艺参数，才能保证焊接结构的强度、韧性和耐腐蚀性参数类型影响因素设置原则焊接电流材料厚度、焊接位置保证熔透和焊缝成形焊接电压焊接工艺、保护气体保证电弧稳定和焊缝质量焊接速度焊接位置、操作熟练保证焊缝尺寸和形状度焊接工艺的质量评定焊接工艺的质量评定是对焊接工艺进行验证和评价的过程，目的是确定焊接工艺是否能够满足焊接结构的性能要求质量评定包括制定评定方案，进行焊接试验，进行焊缝检验，编写评定报告只有通过质量评定的焊接工艺，才能应用于实际生产，保证焊接结构的质量制定评定方案明确评定目的和范围进行焊接试验按照评定方案进行焊接进行焊缝检验进行外观检验和无损检测编写评定报告总结评定结果和结论焊接缺陷的预防和修复焊接缺陷是影响焊接结构质量的重要因素为了减少焊接缺陷的产生，需要从焊接材料、焊接工艺、焊接操作和焊接环境等方面入手，采取有效的预防措施对于已经产生的焊接缺陷，需要进行修复，以保证焊接结构的质量常用的修复方法有重焊、补焊和机械加工等预防措施从材料、工艺、操作和环境入手重焊去除缺陷焊缝，重新焊接补焊对缺陷部位进行补焊机械加工对缺陷部位进行机械加工焊接技术的发展趋势随着科技的不断进步，焊接技术也在不断发展未来的焊接技术将朝着自动化、智能化、绿色化和高效化的方向发展自动化焊接可以提高生产效率和焊接质量；智能化焊接可以实现焊接过程的自动控制和优化；绿色化焊接可以减少对环境的污染；高效化焊接可以降低焊接成本掌握焊接技术的发展趋势，有助于提高企业的竞争力自动化智能化12提高生产效率和焊接质量实现焊接过程的自动控制和优化绿色化高效化34减少对环境的污染降低焊接成本课程总结和重点回顾本次课程系统地介绍了不锈钢的焊接技术，涵盖了不锈钢焊接的重要性、特点、基本原理、焊接工艺选择、焊接准备、焊接过程、质量控制和安全防护等方面通过本次课程的学习，学员应该掌握不锈钢焊接的基本知识和技能，能够独立完成常见不锈钢结构的焊接任务希望学员在实际工作中不断学习和实践，提高焊接技术水平基础知识1不锈钢焊接的重要性、特点、基本原理焊接工艺2TIG焊、MIG焊、SAW焊的操作步骤和参数设置质量控制3焊接质量控制的关键要点和检验方法安全防护4焊接安全防护措施学习体会和交流讨论通过本次课程的学习，相信大家对不锈钢的焊接技术有了更深入的了解希望大家能够结合自己的实际工作，分享学习体会，交流经验，共同提高焊接技术水平同时，也欢迎大家提出宝贵的意见和建议，以便我们不断改进课程内容，更好地服务于广大学员。
